AI眼镜加速进入市场，精密制造的难点在哪里？

2026年9月21日，Counterpoint Research公布的数据显示：2026年上半年全球AI眼镜出货量同比增长263%。不过，一个容易被忽略的数据是：96%的出货来自不带显示功能的AI眼镜。

同样叫AI眼镜，产品结构和制造难点并不一样。对于消费电子供应链来说，真正值得观察的，是两条路线分别会带来哪些新的加工、装配与检测要求。

不带显示屏，不代表制造简单；带显示屏，也不只是增加一块屏。

无显示AI眼镜的主要组件包括摄像头、麦克风、扬声器、处理芯片、电池及连接件。制造重点落在微型化集成、整机重量、音频与影像模组装配、佩戴舒适性和稳定性。

带显示的AR/AI眼镜还要增加微显示、光机和光波导等器件。除了上述问题，还要解决光学效率、成像位置、视场、透光性与批量一致性。

Meta在9月宣布将Ray-Ban Display扩展至更多国家；显示型智能眼镜正在推进商业化，但它与当前占出货主流的无显示AI眼镜，仍处于不同的制造成熟度阶段。

镜片越轻薄，光学加工和检测越难妥协。

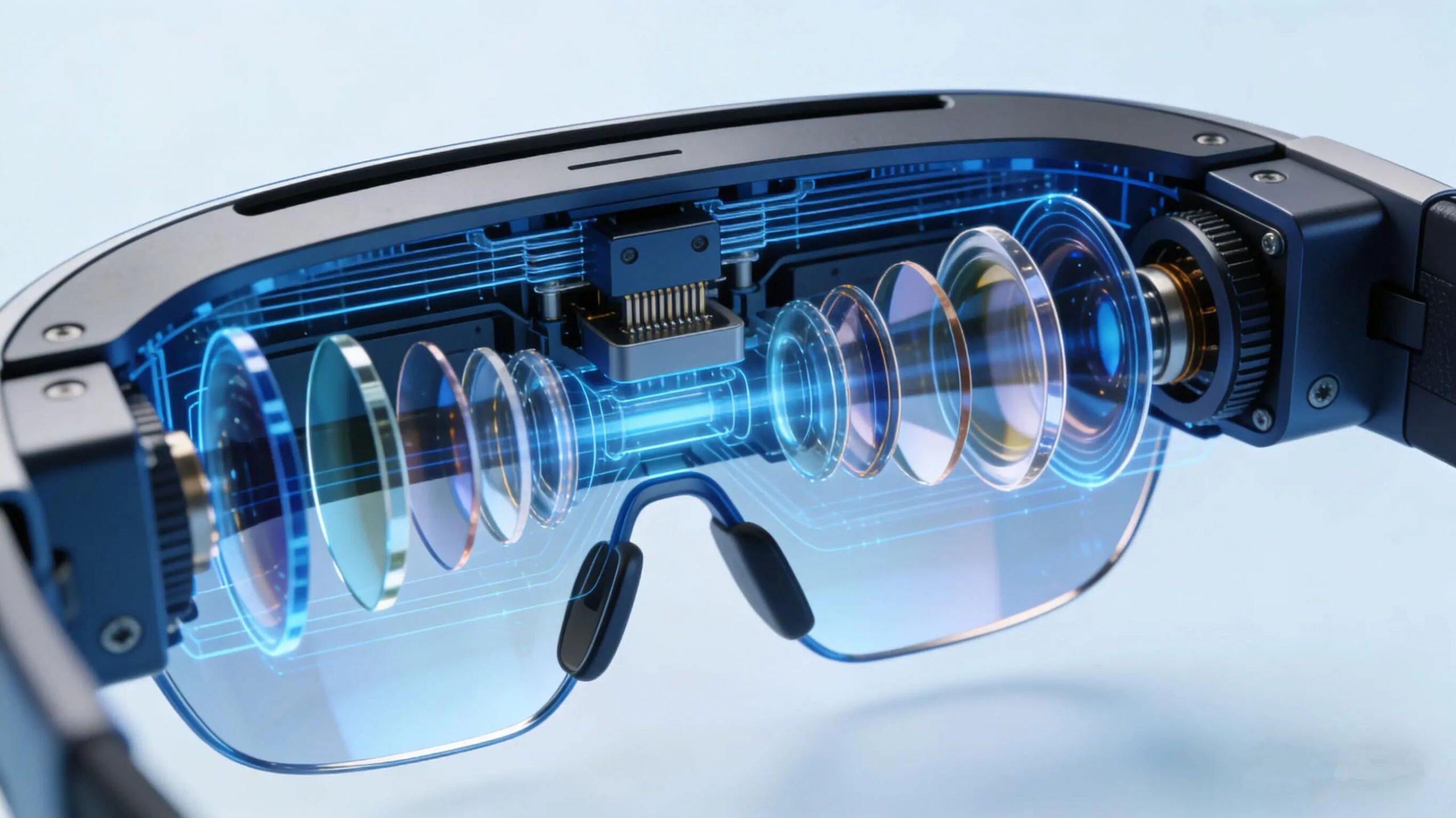

带显示眼镜常利用光波导，把微显示模组输出的画面引导至佩戴者眼前。它既要让外部环境保持清晰可见，又要把数字画面有效送到正确的位置。

9月3日，光学材料厂商肖特（SCHOTT）推出RealView 2.0轻量化玻璃晶圆：折射率达到2.0，密度低于4g/cm³，并提供150、200、300mm等晶圆规格。企业称产品已开放送样并具备大批量供货准备。

这个产品并不是某款眼镜已经量产的证明，却说明材料端正在同时追求高折射率、低重量与可加工性。进入实际生产，还要面对玻璃基板面形控制、切割与边缘加工、镀膜或微结构加工、光学检测等环节。

把图像送进眼睛，需要的不只是一个足够小的显示器。

微显示器件、光学耦合结构和镜片之间，需要在有限空间内完成定位与固定。微小的装配偏差，可能带来虚像偏移、局部模糊、亮度不均或杂散光问题。

10月2日，TDK公开演示了用于智能眼镜的超薄元光学镜方案：其反射结构厚度约150纳米、可见光透过率约80%。不过，该方案目前展示的是单色工作能力，全彩及量产仍是后续目标。它也不同于已经进入商业化产品的传统光波导路线。

从微显示到新型元光学器件，关键制造能力包括精密图形加工、薄膜制备、光学对位、胶合固化与最终成像检测。实验室原型能显示，不等于成千上万副眼镜都能显示得一样。

外观仍像普通眼镜，内部却是一套高度集成的电子系统。

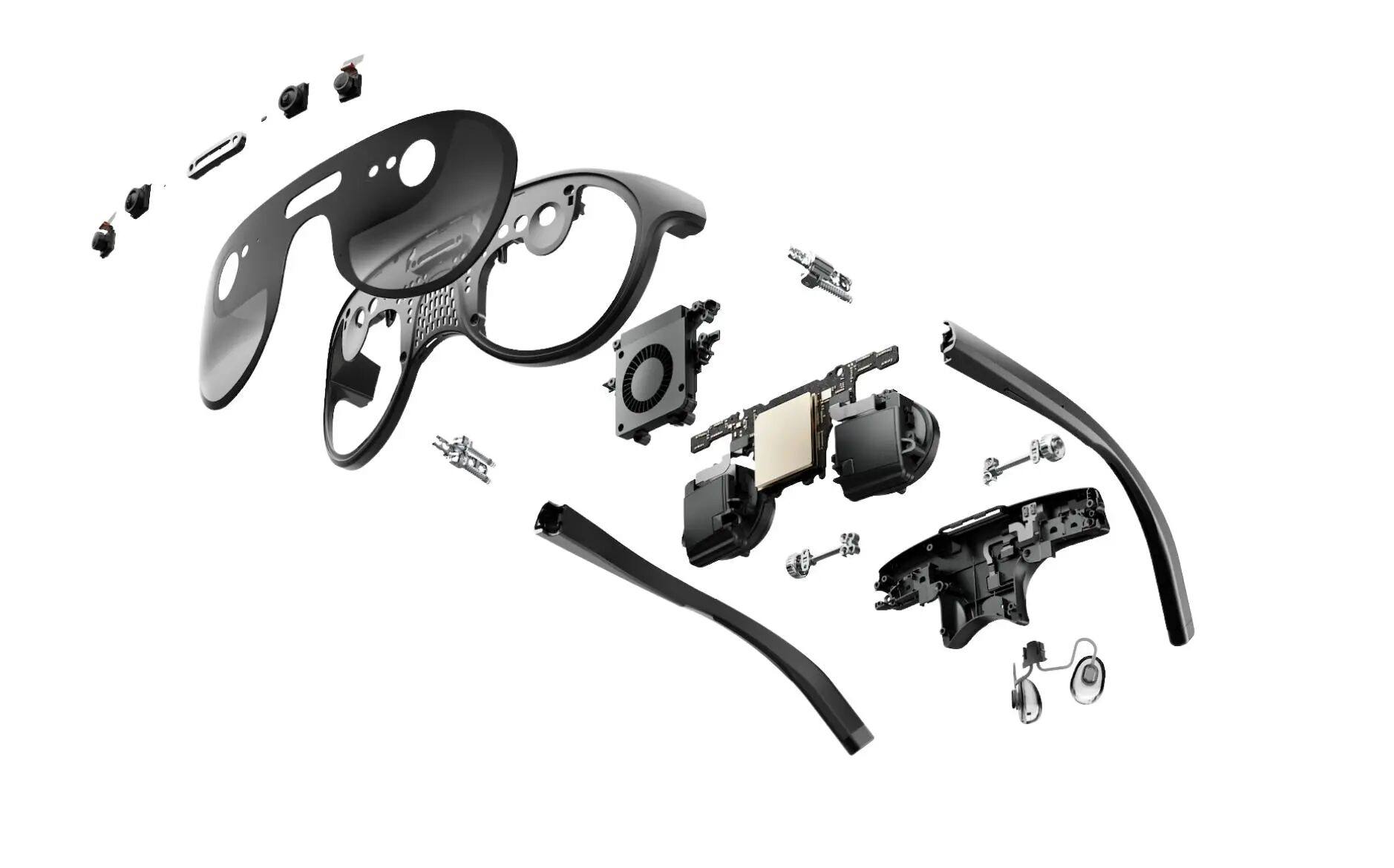

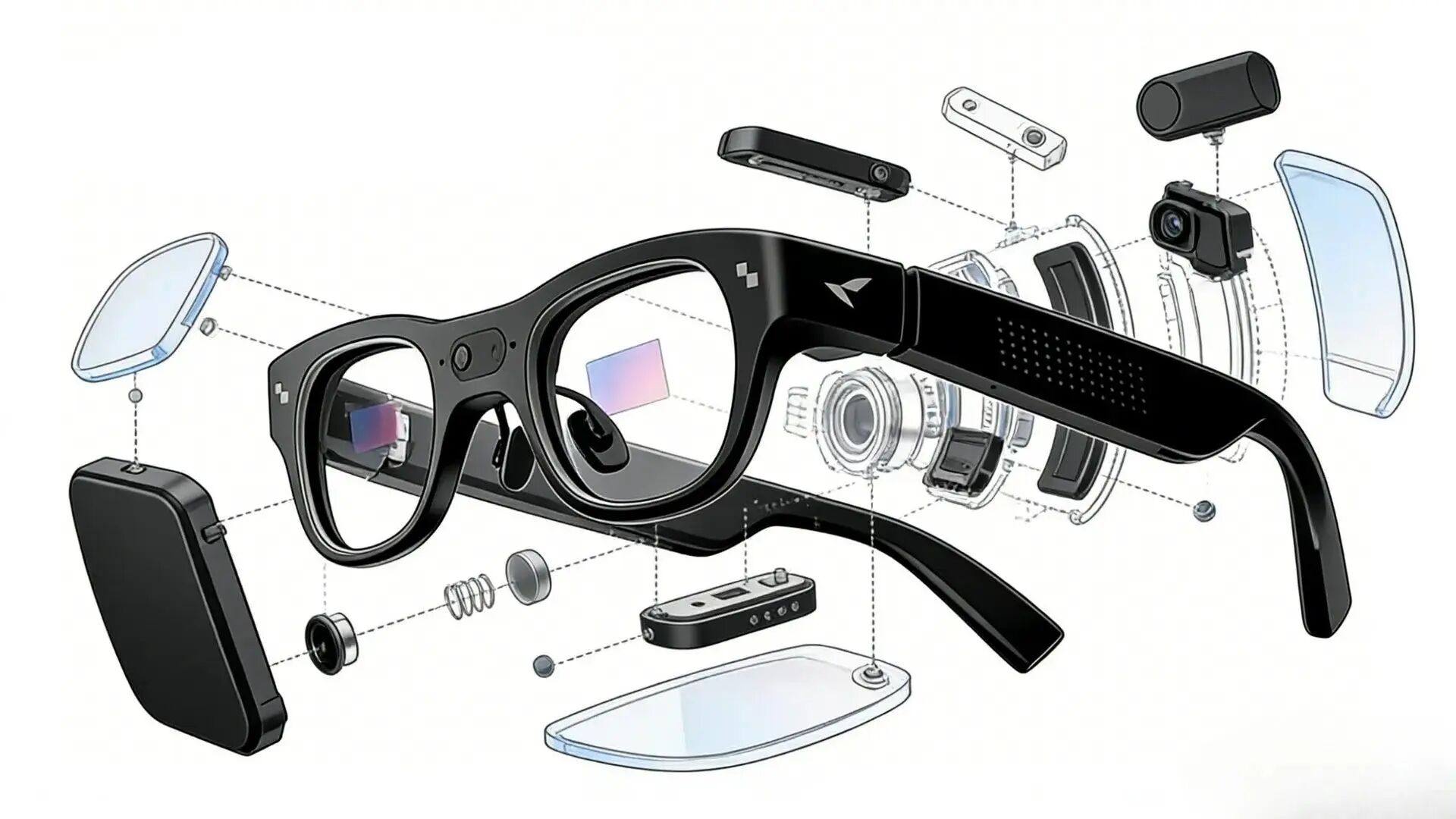

对无显示AI眼镜而言，生产难点同样具体：镜框内要放摄像头、麦克风、扬声器、天线和走线；镜腿中往往需要容纳电池、电路板及其他器件。

这使得精密注塑、CNC/机加工、微型连接、柔性电路、贴合固定和整机装配需要更紧密地配合。结构件既要提供安装基准，又要控制重量、强度和长时间佩戴产生的压力。

即便单个零件尺寸合格，如果装配后镜腿开合手感不一致、相机与镜框偏位、声学孔位偏差，或者电子部件的散热与密封处理不理想，最终体验也会受影响。

AI眼镜的量产验证，不只有外观检查。

光学端要关注成像清晰度、亮度和色彩均匀性、透光性以及光学组件装配偏差；电子与结构端要关注相机和麦克风性能、声学表现、连接可靠性、镜腿开合耐久、跌落与温升等指标。具体测试项目由产品方案和目标市场要求决定。

对制造企业来说，机会不只在某种“新材料”或“新零件”，也在于能否提供稳定的工艺窗口、可复现的装配参数和可追溯的检测结果。
