5毫秒切换500度！这款"液体眼镜"让AR/VR迎来新突破

有没有想过，未来的AR眼镜能像人眼一样瞬间变焦？最近，美国肯特州立大学Jákli教授团队带来了一项突破性成果——基于铁电液晶的可调微透镜，不仅速度比人眼快50倍，还能在低电压下实现500度的屈光度调节，而且不挑光的偏振方向。

从昆虫复眼到人造智能透镜，大自然花了5亿多年进化出可调焦的眼睛，帮助生物捕猎、逃敌、寻找配偶。人类制造可调透镜的历史则要短得多：1979年首次出现液晶透镜，1993年电润湿透镜诞生。

但现有技术始终面临两大痛点：

电润湿液体透镜：虽然各向同性（不依赖光偏振），但响应慢（10-100毫秒），且怕震动；

传统液晶透镜：速度快，但依赖光的偏振方向，而且通常只改变折射率，不改变曲面形状。

有没有一种材料，既能像电润湿透镜那样各向同性，又能像液晶那样电控形状、快速响应？

答案是：铁电胆甾相液晶（Chiral Ferroelectric Nematic,NF）。核心突破：低电压、超快、无偏振依赖

研究团队制备了一种聚合物稳定的铁电胆甾相液晶微透镜阵列。简而言之，他们像做"果冻"一样，在液晶中编织了一张微米级的聚合物网络，让液晶分子既能自由"跳舞"，又不会散架。

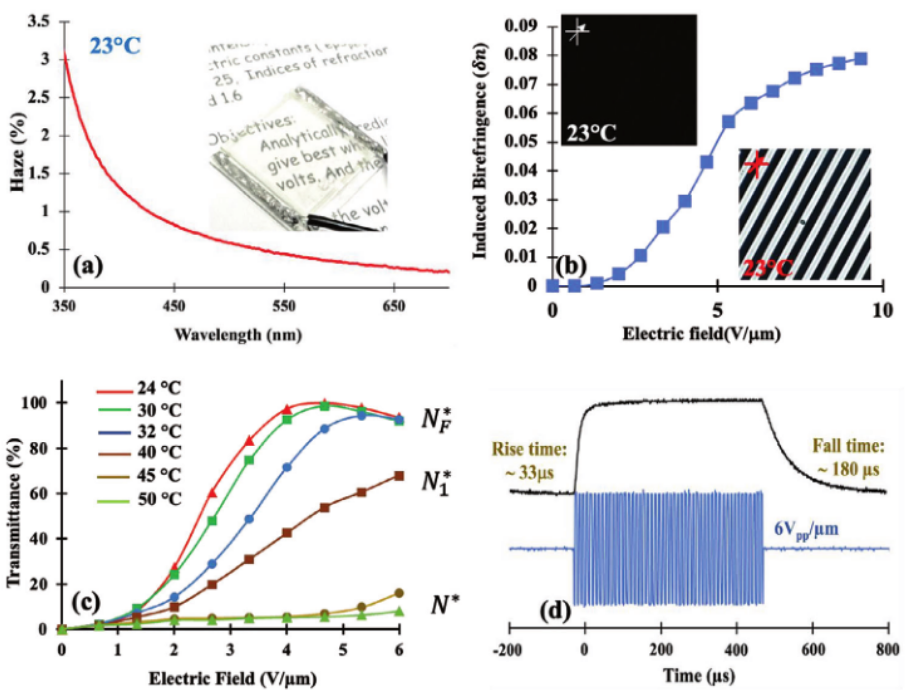

图1聚合物稳定铁电胆甾相液晶薄膜的光学性能：(a)雾度<1%（可见光区）；(b)电场诱导双折射在2.5 V/μm以上才显著增加；(c)不同温度下的透过率曲线；(d)开关响应时间仅为33微秒（上升）和180微秒（下降）。

表1关键性能一览

指标	参数	对比优势
调光范围	≈500屈光度	覆盖人眼大部分调节需求
响应时间	≈5毫秒	人眼调节约250毫秒，快50倍
驱动电场	0-2.5V/μm	远低于普通液晶透镜
偏振依赖	无	零场下光学各向同性
循环寿命	>800万次	无衰减、无滞后

这个微透镜的奥秘藏在纳米结构里。请看下面的示意图：

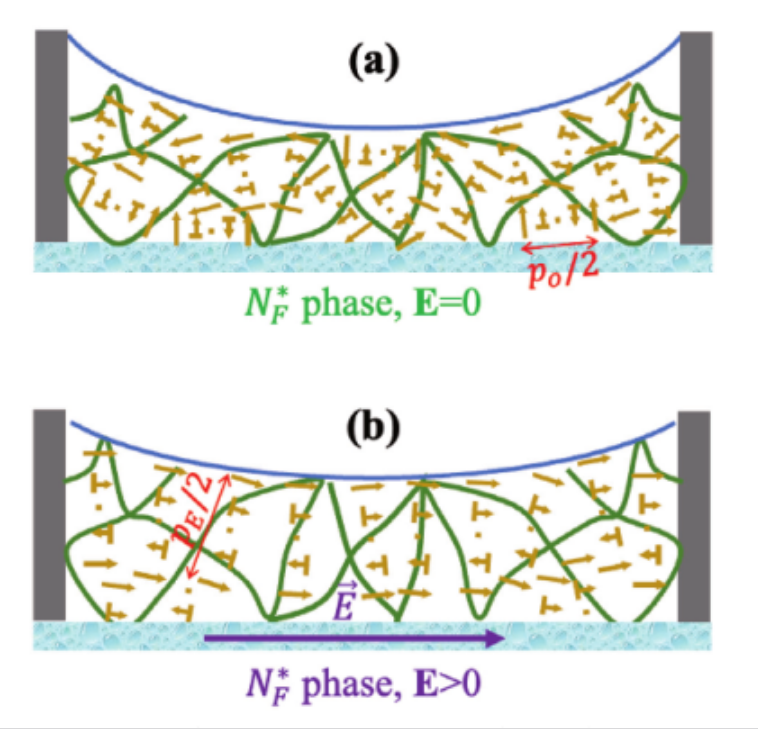

图2微透镜的纳米结构：(a)零电场下，螺旋轴随机分布，呈现光学各向同性，界面呈抛物面凹陷；(b)施加面内电场后，螺旋轴垂直于电场排列，螺距增大，曲面曲率减小，焦距随之改变

原理揭秘三步走：

手性螺旋结构：液晶分子像DNA一样呈螺旋状排列，螺距仅约0.15微米。这种"伪层状"结构产生弹性模量，自然形成抛物面液面；

铁电极化响应：铁电液晶具有巨大偶极矩（约10 Debye），在微弱电场下会产生铁电应力 P·E，直接拉伸螺旋；

聚合物网络回弹：聚合物像弹簧一样提供恢复力，断电后200微秒内秒回原形。

正是因为螺距在电场下被"拉开"，液面曲率改变，而在2.5 V/μm以下的低电场区，诱导双折射几乎可以忽略，所以透镜在整个调节范围内保持光学各向同性——无论光是什么偏振方向，焦距都一样。

实测评测：真的好用吗？

口说无凭，上数据。研究团队用数字全息显微镜和光学成像系统对六角形网格中的微透镜进行了全面表征。

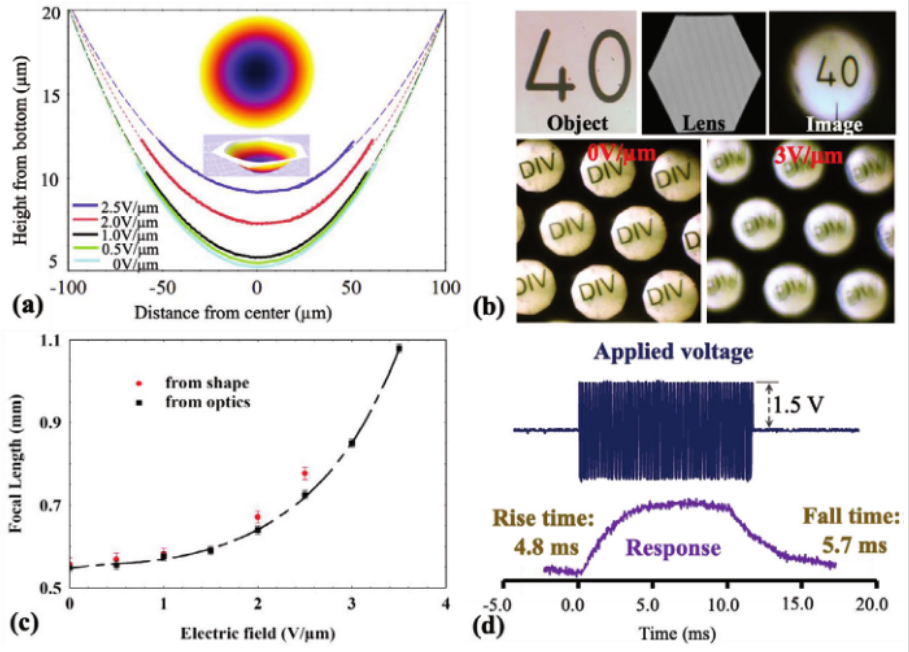

图3微透镜阵列性能：(a)不同电场下的抛物面高度轮廓（数字全息显微镜实测）；(b)实际成像效果——0 V/μm时清晰聚焦，3 V/μm时明显散焦；(c)焦距随电场增大而非线性增加（低场区与几何光学计算吻合）；(d)完整的5毫秒调焦脉冲响应

从图3(b)可以直观看到：不加电压时，透镜呈平凹形，物体"40"和"DIV"成像清晰；施加3 V/μm电场后，同一物体明显虚焦。图3(d)显示，从聚焦到散焦再恢复，全程仅约5毫秒——比人眼眨眼还快20倍。这款透镜是怎么造出来的？

制备工艺堪称"微观建筑学"：先在带叉指电极的玻璃上旋涂聚酰亚胺，再用镍制透射电镜网格（TEM grids）围出100微米边长的六角形"小房间"。注入液晶-聚合物前驱体后，在60°C的各向同性相下用UV光局部聚合，最后用2 kPa气压吹出多余材料，形成完美的欠填充平凹透镜。

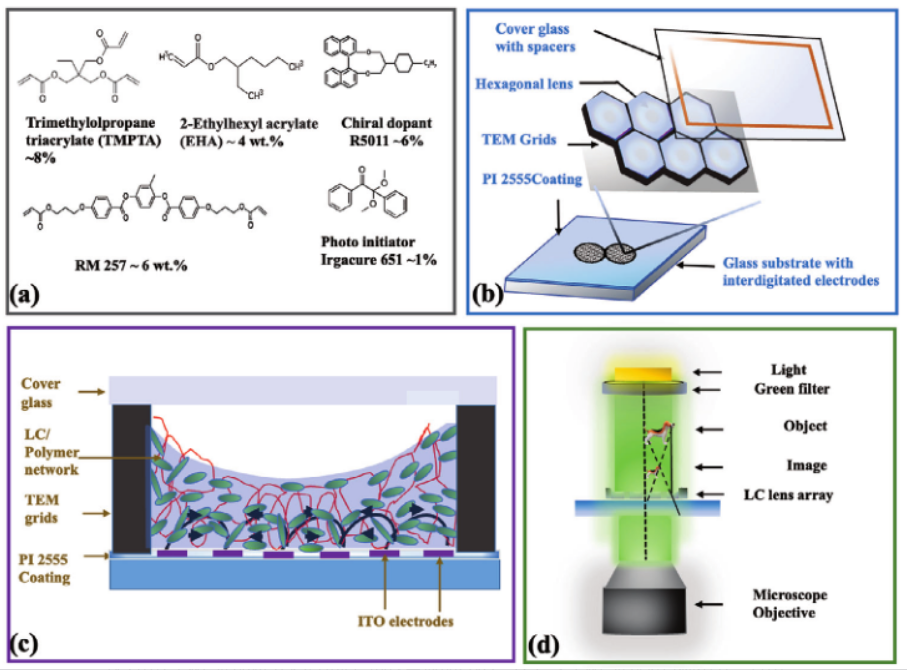

图4(a)聚合物网络和前驱体的化学组成；(b)器件三维结构；(c)单个透镜单元的截面示意图，展示LC-聚合物网络和叉指电极；(d)光学测量光路图。

配方中75 wt.%为Merck公司提供的铁电液晶FNLC 919，25 wt.%为聚合物组分，其中三官能团单体TMPTA提供刚性骨架，单官能团EHA保证柔韧性，再配合手性剂R5011和光引发剂Irgacure 651——这是一个经过反复实验优化的"黄金配比"。

Q1：这种透镜为什么能实现"不挑偏振"？传统液晶透镜不是都依赖偏振吗？

A：传统向列相液晶是光学各向异性的——光的偏振方向与液晶分子长轴平行或垂直时，感受到的折射率不同（分别是n∥和n⊥）。但本工作使用的铁电胆甾相液晶，在零场下螺旋轴随机分布，等效折射率为 ni = (n∥ + 2n⊥)/3 ≈ 1.60，宏观上表现为光学各向同性。在2.5 V/μm以下的工作电场内，虽然分子略有重新取向，但诱导双折射δn极小（<0.004），因此透镜的焦距几乎不随入射光偏振方向改变。这对于需要自然光成像的AR/VR和相机系统至关重要。

Q2：论文提到"500屈光度"和"5毫秒"两个数字，这在实际中是什么概念？

A：500屈光度（Diopter）意味着透镜的光学功率可以在约1250度到1818度之间调节，对应焦距从约0.55 mm变化到0.8 mm。这足以覆盖从极近距离到中等距离的调焦需求。5毫秒则意味着每秒可进行200次完整调焦循环；相比之下，人眼从看远切换到看近（调节约0.28度）需要约250毫秒。换句话说，这款液晶透镜的调焦速度是人眼的50倍以上，完全满足AR/VR中眼动追踪和实时景深渲染的需求。

Q3：为什么偏偏要用"铁电"液晶？普通胆甾相液晶不能做同样的透镜吗？

A：普通胆甾相液晶（N）确实也能形成手性透镜结构，但它们无法通过低电场快速、连续地调节螺距。铁电胆甾相液晶（NF）的核心优势在于其巨大的铁电极化（P≈0.03–0.06 C/m²）。在电场作用下，铁电应力 P·E 直接作用于螺旋结构，能在极低电场（几V/μm）下实现显著的螺距拉伸和形状改变。理论估算表明，当聚合物网络模量Y≈1 MPa、应变为0.1时，所需电场仅约3 V/μm，与实验高度吻合。如果换成非铁电的普通液晶，要达到同样的形变，需要高得多的电压，且响应机制完全不同——这正是铁电液晶的不可替代性。

论文链接：

https://doi.org/10.1002/adom.202302500

来源：液晶太赫兹乐园
