从AR眼镜到SiC晶圆：一片材料如何撑起“眼前”的显示体验

当你戴上一副AR眼镜，虚拟信息与现实世界在眼前叠加——画面是否通透明亮、色彩是否均匀一致、长时间佩戴是否依然清晰稳定，是我们对这款产品最直观的感受。

但很少有人知道，这些“眼前”的体验差异，源头可能就藏在一片决定着导光效率的碳化硅（SiC）晶圆中。

今天，我们不妨换一个角度，从眼前这副AR眼镜出发，沿着产业链逆向追溯 —— 一片SiC晶圆，究竟要经历怎样的“体检”，才能最终呈现出清晰、稳定、真实的AR视界。

为什么是SiC？AR光波导的材料选择

AR光波导的技术路线主要包括几何光波导和衍射光波导两大类，其中衍射光波导又涵盖表面浮雕光栅（SRG）、体全息光栅（VHG）等方向。当前，衍射光波导是产业探索和技术开发最为活跃的方向之一。

以衍射光波导为例：微显示器发出的光，通过晶圆表面的纳米光栅结构耦入镜片，在镜片内部全反射传播，再在眼前耦出成像。这个过程中，波导需要在极薄的厚度内完成高效的导光，并通过光栅结构实现扩瞳，对材料的光学性能提出了近乎苛刻的要求。

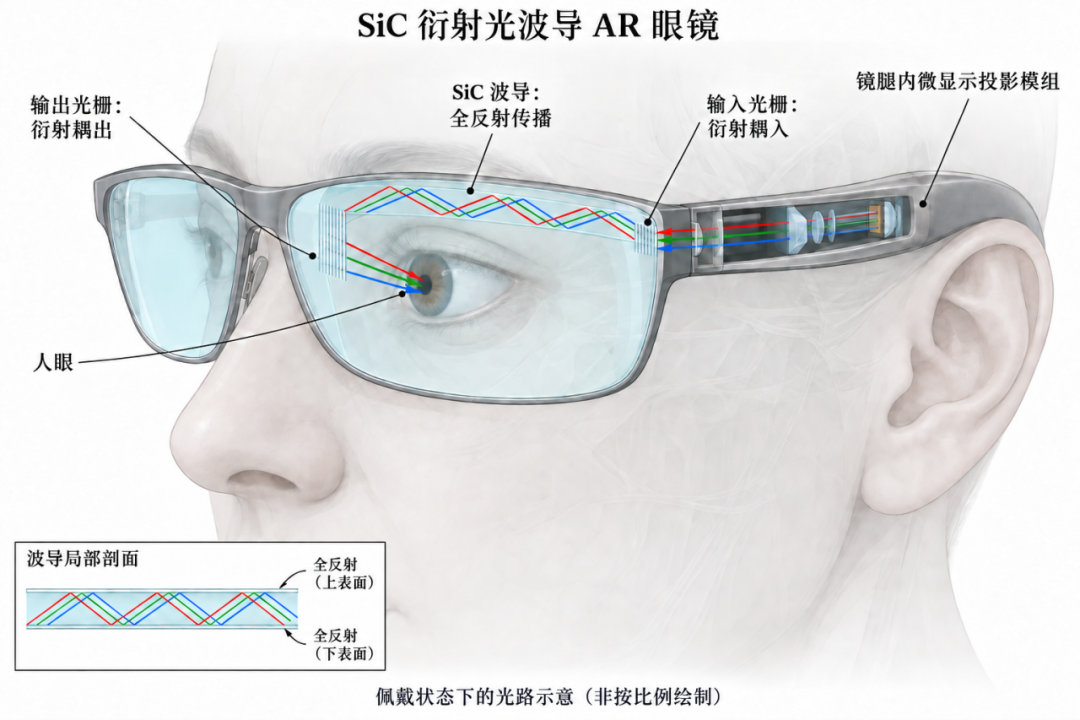

SiC光波导衍射原理示意图

光学级半绝缘4H-SiC之所以成为光波导AR眼镜材料的热门选择，正是因为它在可见光波段拥有2.6以上的高折射率——更高的折射率意味着更大的视场角（FOV）设计空间，也意味着单片全彩波导成为可能。同时，半绝缘特性有助于减少自由载流子吸收，提升可见光波段的透过率。此外，SiC还具备优异的热导率与机械强度，为轻薄化与高可靠性提供了材料基础。

然而，材料的天赋并不等于量产的品质。从晶锭生长到切磨抛，每一片光学级SiC晶圆的光学特性都会存在细微差异。而这些“细微差异”会沿着光学链路一路传递，与显示、光栅工艺等因素共同左右用户最终看到的画面。

三个参数，三种“眼前的问题”

AR眼镜的画质由显示器件、光栅工艺与衬底材料等多方面因素共同决定；就衬底材料而言，核心对应三个光学参数：

1. 吸收特性——画面的“亮度与色彩”

光在波导内要经历多次全反射传播，材料每吸收一点，累积起来就是可观的亮度损失。吸收特性的片内不均与片间波动，会直接转化为画面的亮度不均和色彩漂移——同一片晶圆做出的两副眼镜，可能一副明亮、一副发灰。

2. 折射率——成像的“设计基准”

折射率是波导光栅设计的起点参数。折射率的偏差会让实际光学性能偏离设计值，影响视场角、耦出效率与成像一致性。对量产而言，折射率不仅要“准”，更要“每一片都一样”。

3. 雾度——画面的“通透度”

由表面粗糙度、亚表面损伤和体内散射点引起的散射，会让画面蒙上一层“雾”，降低对比度，并在强光下出现杂散光与“彩虹纹”。雾度控制不好，画面通透度的上限会被拉低。

换言之，终端用户口中“清晰、均匀、沉浸”的评价，有一部分答案就写在吸收特性、折射率、雾度这三条必须被精确量化的曲线上——它们不仅决定着光波导材料的光学性能，也为最终的显示品质奠定了基础。

从“能测”到“量产”：检测环节必须回答的三个问题

理解了参数的意义之后，我们需要面对一个更现实的问题：如何推动AR光学衬底走向大规模量产？以下是检测设备必须回答的三个关键问题：

1. 测得准吗？

光学级衬底的吸收特性差异极小，批次间的真实差异可能只有万分之几。检测系统的重复精度如果达不到万分级，就分不清“材料的波动”和“仪器的噪声”，出厂判定就失去了依据。

2. 测得快吗？

量产意味着成千上万的晶圆需要全检而非抽检。检测节拍必须匹配产线节拍，否则检测环节就会成为产能瓶颈，或者被迫退回“抽检+赌一致性”的粗放模式。

3. 测得稳吗？

出厂检测不是一次性的实验，而是持续运行。温漂、光路漂移、机械磨损都会在长周期内悄悄侵蚀数据的可信度——今天和上周测的同一片晶圆，结果必须一致，质量追溯才有意义。

对于SiC光波导材料而言，检测的意义并不仅仅是判断某一片晶圆“合不合格”。

随着产业从研发验证走向规模制造，检测对象也在发生变化。

早期研发阶段，可能更关注材料的基础光学性能；进入工程验证阶段，需要增加更多位置和更多维度的测试；而进入量产阶段，则需要进一步关注片内均匀性、片间一致性以及批次稳定性。

这意味着，检测思路也正在从“测一个数”，逐渐向更加系统化的晶圆级数据采集和分析转变。

通过对晶圆不同区域进行测量，可以进一步了解材料在片内的光学性能分布；结合不同批次的检测结果，则能够帮助制造环节识别潜在的工艺波动。最终形成的，不只是一个简单的合格/不合格判断，而是一套能够连接材料、工艺与产品的质量数据。

从材料到显示，AR产业链的“隐形变量”

回到最开始的问题：

为什么同样是AR眼镜，有的画面更亮，有的更通透，有的显示均匀性更好？

答案显然不只在SiC晶圆。

显示器件、光栅设计、镀膜工艺、光学结构以及系统调校等多个环节，都可能影响最终的显示效果。但与此同时，波导衬底也是整个光学链路的重要组成部分。

对于SiC光波导而言，从晶锭到晶圆，再从晶圆到波导器件，中间经历的不只是材料加工过程，也是一系列对光学性能进行控制和验证的过程。

吸收特性、折射率、雾度等参数，看似只是检测报告上的几个数字，却连接着材料性能、光学设计和终端显示体验。

随着AR眼镜不断向轻薄化、大视场角、高亮度方向发展，光波导材料也需要在性能和一致性之间取得更好的平衡。

而当SiC光波导逐渐从实验室验证走向规模制造，检测的重要性也会进一步凸显。

从“能测”到“测得准、测得快、测得稳”，检测环节正在成为SiC光波导走向规模化制造过程中不可忽视的一环。而这，也可能是未来AR光学产业链中一个越来越值得关注的技术环节。

来源：创锐光谱工业应用、艾邦整理
