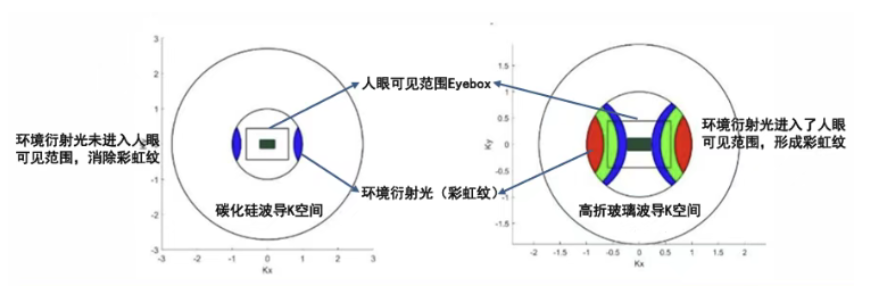

碳化硅凭借其超常折射率(≥2.6)，为消除光波导结构的彩虹效应提供了物理级解决方案。该现象本质是环境光穿越AR波导时，因光栅对不同波长光的衍射角度差异引发色散，导致白光分解为彩虹光谱。而碳化硅的高折射率特性从两个维度破解此难题：碳化硅因其高折射率特性，为光栅设计提供了更大的自由度，允许采用更小的光栅周期。当光栅周期缩小至纳米尺度时，环境光发生的衍射角度显著增大，其偏离范围可超出人眼可接收的范围，从而在视觉上减弱了干扰性衍射光的感知。图1 SiC AR镜片的光学模拟示意图从波动光学角度看，光栅对入射光所施加的相位矢量与波长成正比，与光栅周期成反比。因此，周期越小，衍射光的偏转角度越大。对于大角度入射光而言，过小的光栅周期会导致衍射光在波导的K空间分布中跳出导波模式所能维持的圆环区域，从而限制有效视场角。若要在单片系统中实现大视场角下的全彩色传输，则需避免使用过小的光栅周期。碳化硅材料在减轻“彩虹效应”方面的优势，从根本上仍源于其高折射率所带来的设计灵活性。高折射率结构可压缩光波的有效波长，从而允许光栅周期显著减小-例如在SiC衬底上可实现300nm周期的光栅，而在传统玻璃衬底中通常需要500nm。这种周期压缩效应，在固定入射角条件下，可大幅降低不同波长光的色散角差异。实验数据表明，在400-700nm的可见光范围内，SiC基光栅的色散角差异比常规材料降低了约40%。通过合理设计，使产生彩虹效应的杂散光避开人眼可视区域，即可有效抑制彩虹纹的出现。
