增强现实（AR）眼镜的终极体验，最终凝结于佩戴者眼前的方寸之间——那片承载虚实融合的光学镜片。这片薄薄的元件，是光机、算法与交互的物理交汇点，其性能直接决定了虚拟信息的清晰度、真实感与舒适性。值得注意的是，在AR眼镜的整体成本构成中，光学显示模组往往占据高达43%的比例，其重要性不言而喻。因此，选择轻量、小型、高性能的全彩显示方案与相匹配的光学镜片，是打造卓越AR体验的基石。

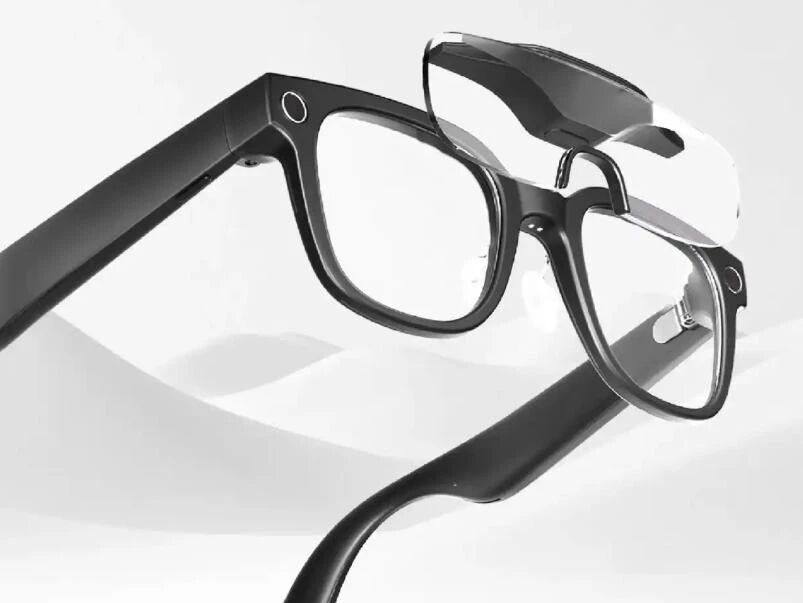

（图源网络-侵删）
目前，市场主流的光学方案主要对应四大核心镜片类型：组合式棱镜镜片、自由曲面树脂镜片、阵列光波导平板镜片与衍射光波导镜片。每一种镜片都代表着独特的光学设计哲学、材料科学应用，并伴随着极其严苛的镀膜工艺要求，共同塑造了从消费级到专业级AR设备的视觉体验鸿沟。

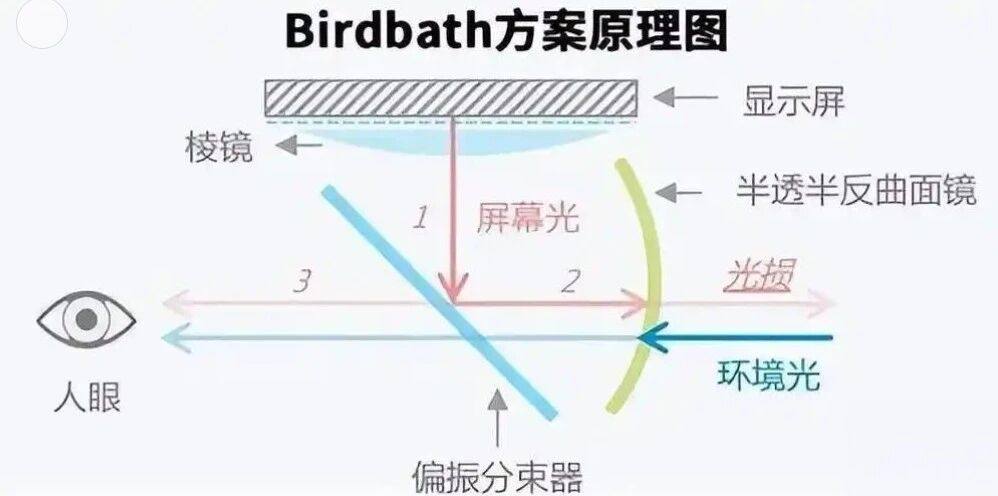

一、组合式棱镜镜片：BirdBath方案的核心
镜片通用名称：组合式棱镜光学模组或折反式光学镜组
代表产品应用：华为Vision Glass、雷鸟Air 1代、Nreal Air
结构与命名解析：此方案并非单一镜片，而是一个由多片光学元件构成的光学引擎。其核心部件包括：
成像准直透镜：通常为一片小型非球面透镜，负责将微显示器的光线准直。
分光棱镜（Beam Splitter Prism）：核心光学元件，为45度角放置的直角棱镜或楔形棱镜，表面镀有特殊膜层。

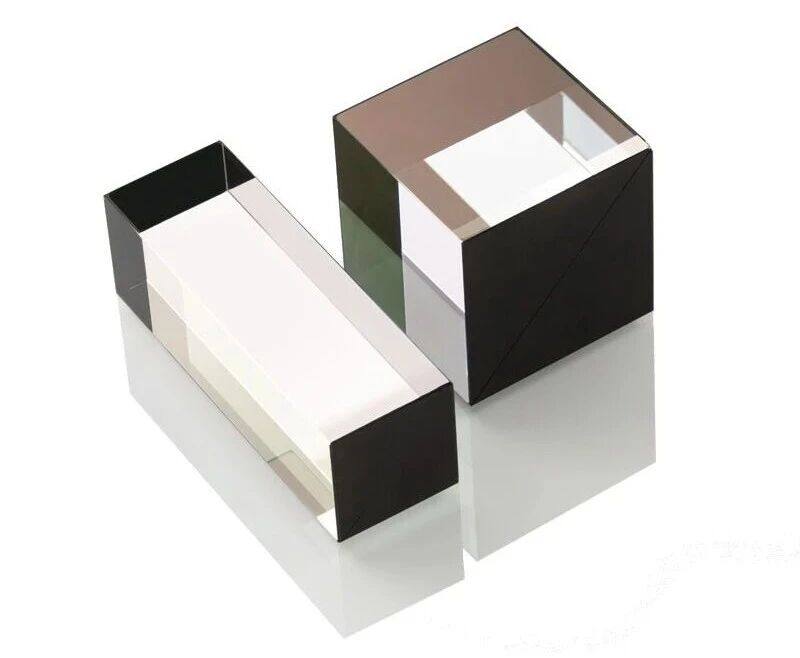

（分光棱镜）
曲面反射镜（Curved Combiner）：即用户看到的主要“镜片”，实则为内侧镀有高反膜的树脂曲面基底，用于反射虚拟图像并透过真实世界。

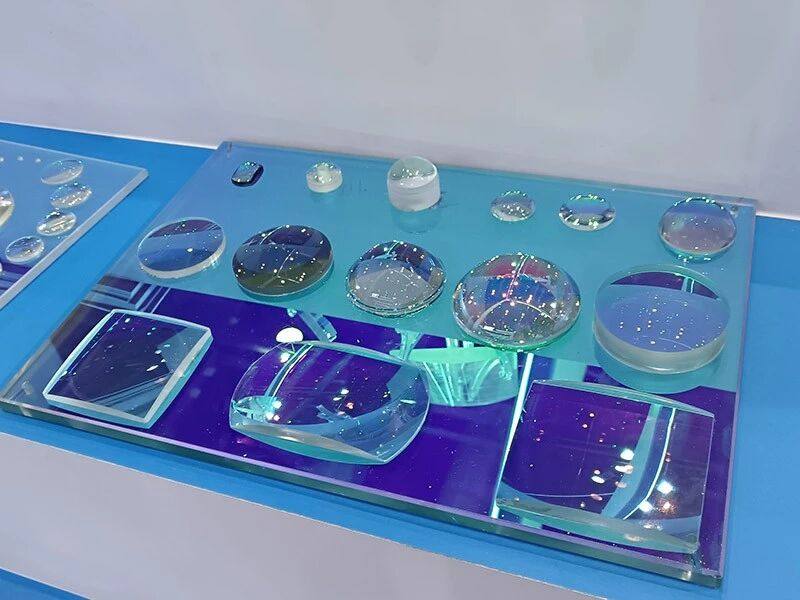

（曲面镜）

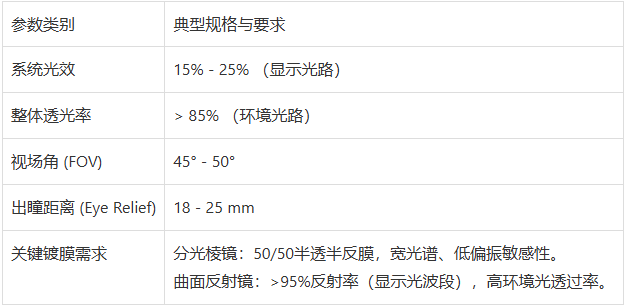

核心光学与物理参数：
二、自由曲面树脂镜片：直透式方案的基石
镜片通用名称：自由曲面光学镜片或非球面树脂合光镜
代表产品应用：Rokid Max、XREAL Air 2、雷鸟Air Plus
结构与命名解析：这是最常见的单一镜片形态，外观似加厚的普通眼镜片。其采用高折射率光学树脂，通过自由曲面（Freeform Surface） 设计，将来自侧上方或侧方的微显示器光线，精确折射并放大至人眼视网膜。光线在镜片内部折射一次或多次，最终与真实视野融合。

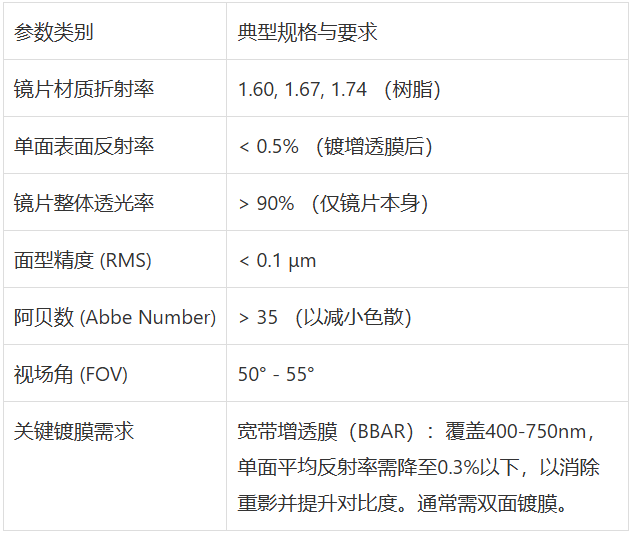

核心光学与物理参数：

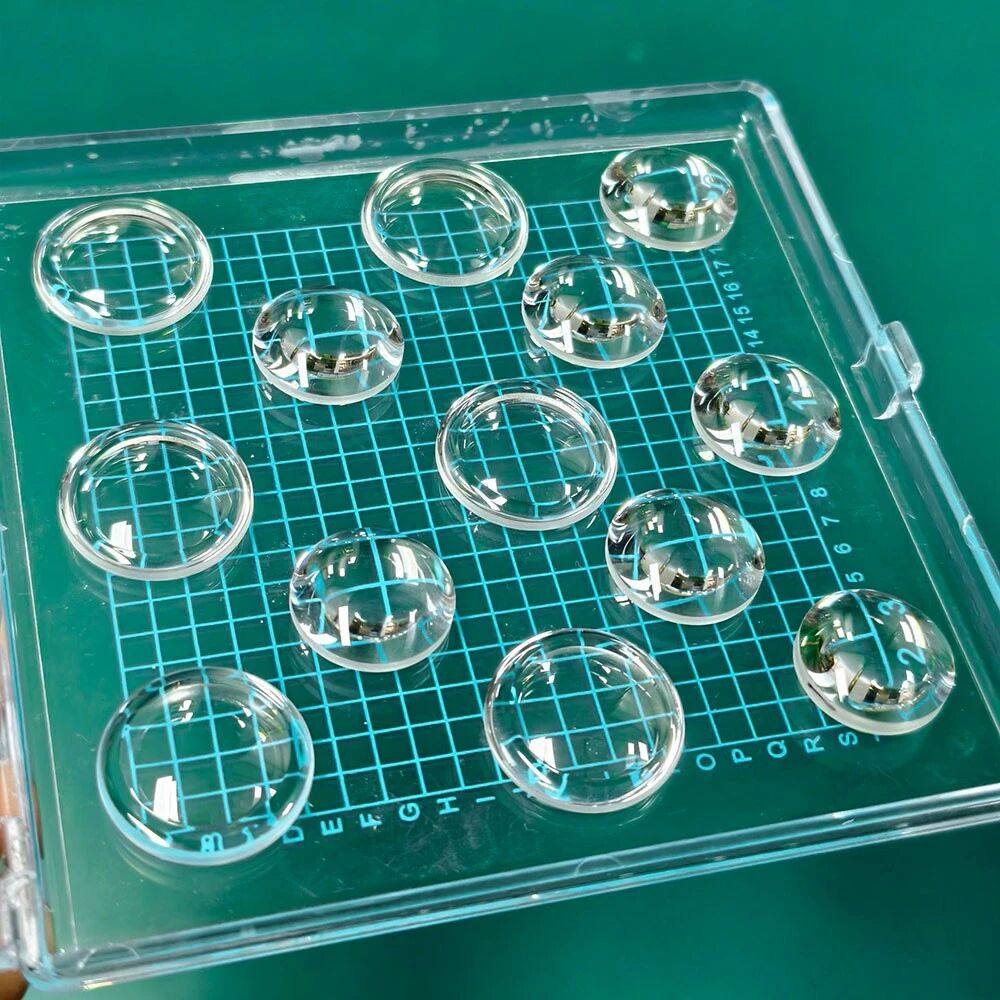

（非球面透镜）
三、阵列光波导平板镜片：几何光波导的载体
镜片通用名称：阵列波导板或几何光波导镜片

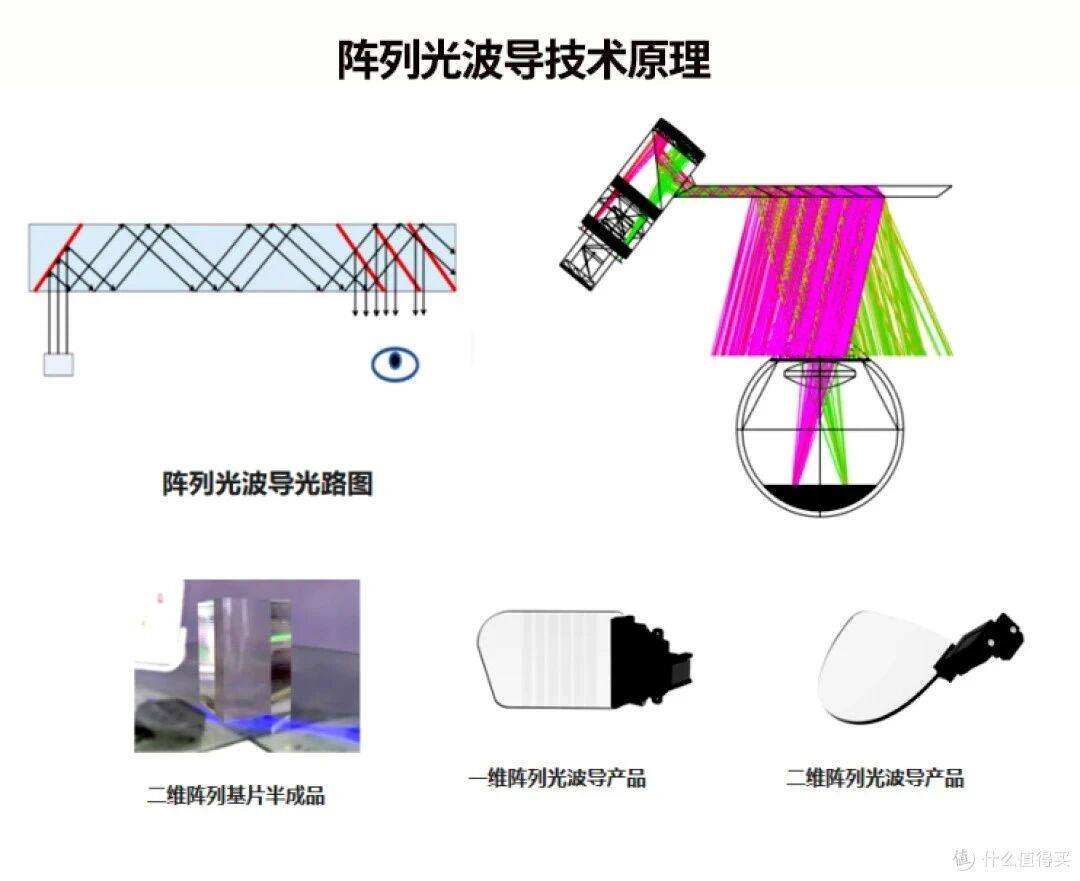

（阵列光波导技术原理）
阵列光波导是通过阵列反射镜堆叠实现图像的输出，这种技术具备出色的成像效果，但其制备工艺较为复杂。
代表产品应用：部分行业级AR设备、如亮亮视野、联想晨星早期型号
结构与命名解析：这是一片外观为平整的玻璃薄板。其核心技术在于玻璃内部通过精密加工形成的嵌入式反射面阵列。光线从耦合区进入波导，在一对平行的玻璃表面间发生全反射传播，并被内部的多个反射面阵列“接力式”地逐次耦出，扩展至更大的眼动范围（Eyebox）。

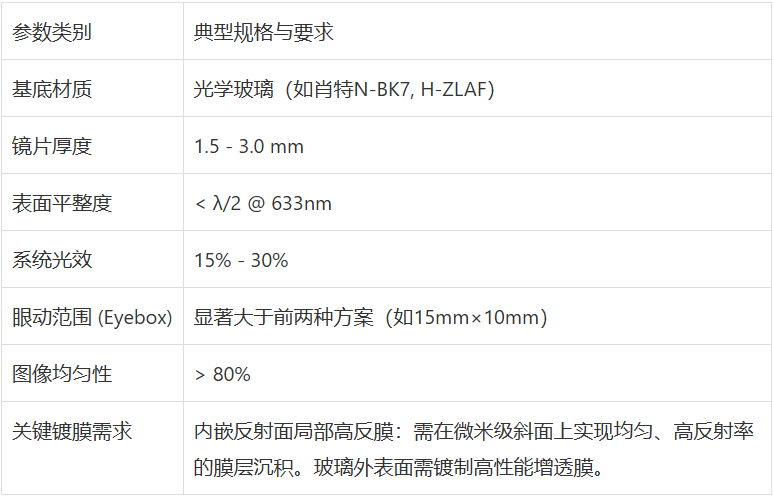

核心光学与物理参数：
四、衍射光波导镜片：表面光栅技术的体现

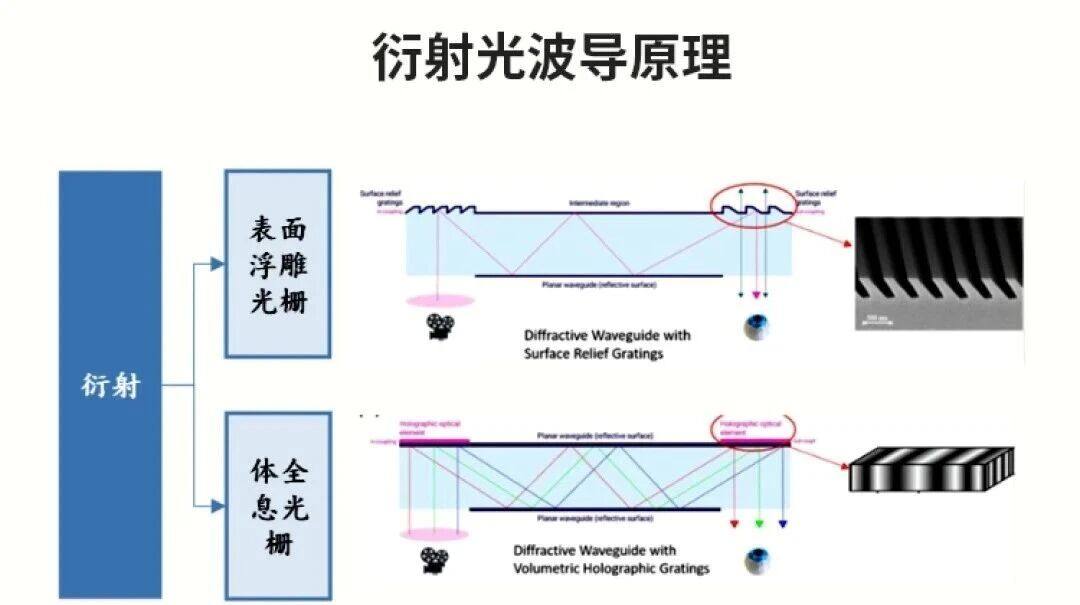

（衍射光波导技术原理）
衍射光波导的显示原理是通过光栅衍射的方式将光机出射的光通过光栅耦入波导，再通过光栅耦出至人眼。
镜片通用名称：衍射光波导片或表面浮雕光栅波导
代表产品应用：微软Hololens 2、Magic Leap 2、OPPO Air Glass 2
结构与命名解析：这是当前技术最前沿、工艺最复杂的镜片类型。其本体是一片超高折射率的玻璃或树脂平板。核心结构是在镜片表面或内部通过纳米压印或光刻技术制造的周期性衍射光栅结构（如表面浮雕光栅）。光通过衍射效应而非几何反射在波导中传播并耦出，可实现极致的轻薄化。

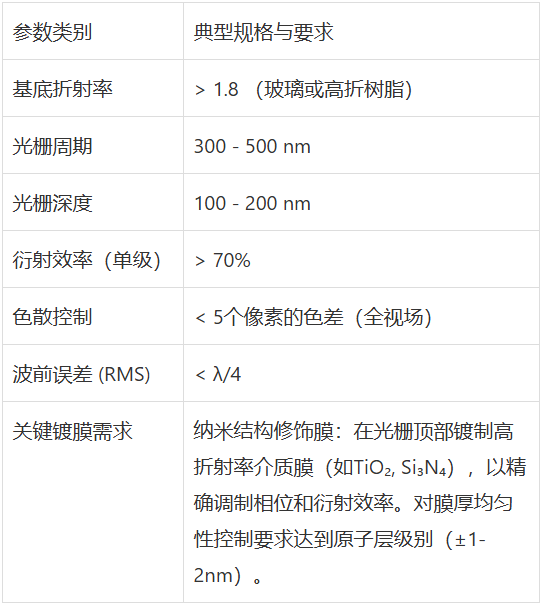

核心光学与物理参数：
从组合式棱镜镜片的成熟稳定，到自由曲面树脂镜片的性能均衡，再到阵列波导板的视觉扩展，直至衍射光波导片的轻薄前沿，AR光学镜片的演进史就是一部对光驾驭能力的进阶史。每一种镜片类型都对应着一套完整且苛刻的光学指标，而这些指标的最终实现，极大程度依赖于与之匹配的精密镀膜技术。了解镜片本身，是洞察AR光学能力边界的第一步。
