AR显示光学拆解：AR眼镜到底需要多大的视场角？

视场角（FOV）是评价AR眼镜时最常被比较的参数。视场角越大，虚拟内容在用户视野中覆盖的范围越宽，看起来似乎就越接近理想中的AR。

但FOV是否越大越好，需要辩证地看。

对AR眼镜来说，FOV不是单纯的“视野大小”，而是一块虚拟信息窗口。窗口越大，信息越多，也会同时拉高 PPD、Eyebox、亮度、体积和功耗的压力，甚至不得不增加眼镜的厚度。

一、人眼视野很大，但“看见”和“看清”不是一回事

讨论 AR 眼镜需要多大的 FOV，最好先从人眼说起。

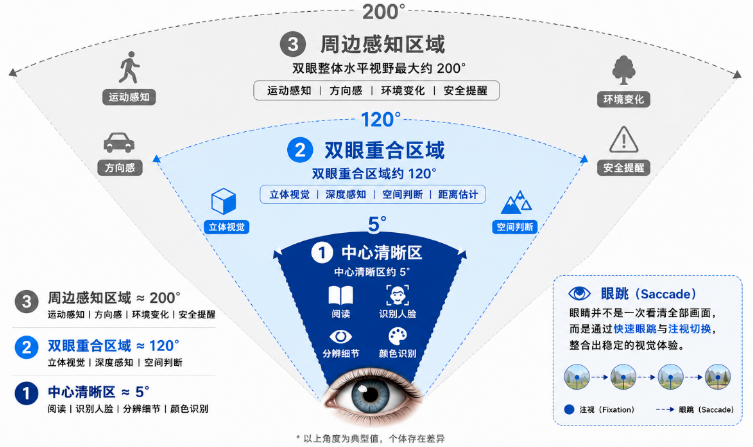

从视野范围看，人眼其实很“宽”。人的单眼水平FOV最大可达160°，双眼水平FOV最大可达约200°，其中双眼重合区域约120°。在这一区域内，人眼可以通过双眼视差感知物体的立体深度；而通常意义上的双眼有效FOV，大致在90°–120°之间。

表 1 人眼视场相关参数：视野很大，但高清晰度区域很小

如果只看这些数字，几十度FOV的AR眼镜似乎确实很小。但问题在于，人眼并不是在整个 200° 视野里都以同样的清晰度看世界。

人眼真正高分辨率、高色彩识别能力的区域，主要集中在视网膜中心凹附近，其对应视觉范围大约只有几度（通常认为约5°左右）。这一区域主要负责阅读、识别人脸、分辨细节和观察被注视的目标；而周边视野虽然范围很大，但分辨率明显降低，更多负责运动感知、方向判断、环境变化和安全提醒。

所以，“看见”和“看清”不是一回事。

我们平时感觉自己看到的是一个连续、清晰的大画面，并不是因为整个视野都同样清楚，而是因为眼睛会不断进行快速眼跳。人眼通常每秒会进行约3–5次眼跳，每次眼跳后进入短暂注视，大脑再把不同注视点上的信息整合成稳定的视觉体验。

这对 AR 眼镜很重要。

如果只是显示字幕、翻译、导航箭头、提醒这类弱显示信息，系统不一定需要覆盖很大的视场。只要信息出现在合适位置，并且足够清晰、稳定、可读，小FOV也可以形成有效体验。因为这类信息本质上不是要替代真实世界，而是在真实视野中插入一块必要的提示区域。

但如果AR眼镜要进一步承载图文界面、虚拟窗口、空间对象，甚至让虚拟内容与真实场景形成稳定关系，FOV就会变得更关键。显示窗口太小，虚拟内容容易被裁切；用户稍微移动视线或转动头部，内容就可能离开可见区域，空间连续性和沉浸感也会受到影响。

除了“看见”和“看清”，还有一个问题是“看得舒服”。很多近眼显示系统的虚拟图像位于固定焦平面，眼睛感知到的深度和实际调焦需求可能不一致，也就是常说的辐辏-调节冲突。它不直接等同于FOV问题，但会影响长时间观看时的舒适性和疲劳感。

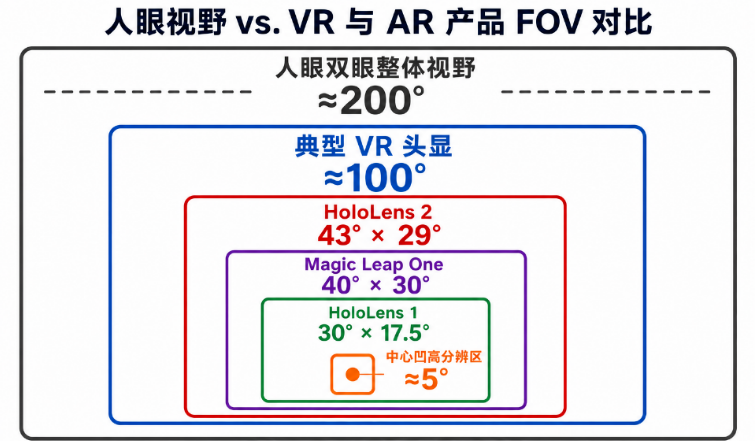

为了更直观地理解 AR FOV的位置，可以把人眼、VR和AR放到同一个二维FOV坐标里看。人眼双眼整体视野很大，典型 VR 头显更接近“覆盖视野”，而光学透视式AR的显示窗口通常更小。例如，HoloLens 1 的显示 FOV 约为30°×17.5°，Magic Leap One约为 40°× 30°，HoloLens 2 约为 43°× 29°。这些数字放在人眼整体视野里看，确实只是其中的一部分。

显然VR更接近“覆盖视野”，它通过显示屏和目镜系统构建一个封闭的虚拟环境；而光学透视式AR更接近“叠加信息”，它不是用虚拟图像替代真实世界，而是在真实世界仍然可见的前提下，把虚拟内容放进用户视野。

因此，评价AR眼镜的FOV，不能只问“它离人眼完整视野还差多少”，而要先问：它要显示的是什么信息？这些信息只是需要被看见，还是需要被看清，甚至需要长时间舒适地融入真实世界？

人眼的生理特性告诉我们，视觉系统本身并不是一块均匀分辨率的大屏幕。中心区域负责精细识别，周边区域负责环境感知和运动提醒。对AR眼镜来说，FOV的意义也不只是“越大越好”，而是在真实世界中打开一块合适的虚拟信息窗口。这个窗口越大，能承载的信息越多；但同时，它也会把清晰度、亮度、Eyebox、体积、功耗和视觉舒适性一起拉进来。

所以，AR的FOV不是拿来“填满视野”的，而是拿来“承载信息”的。

二、AR 的 FOV，不只是虚拟画面有多宽

有了人眼视场这个参照，再看AR眼镜的FOV，就会发现一个容易被忽略的问题：AR 的 FOV，不只是虚拟图像覆盖了多大角度，还包括真实世界还能不能被正常看到。[7]

这也是光学透视式 AR 和普通显示设备最不一样的地方。对手机、电视、VR头显来说，屏幕画面本身就是主要视觉内容；但对光学透视式AR来说，真实世界并没有被完全替代。用户仍然需要透过镜片看见环境，同时在真实视野中看到叠加的虚拟信息。因此，讨AR眼镜的FOV，至少要区分三层含义：

表2 讨论 FOV 时需要区分的三层含义

这三个概念不能混在一起。

一副AR眼镜即使标称显示FOV不小，如果镜框、光机、波导、遮光结构或镜片暗化严重遮挡了真实世界，用户看到的就不再是自然的增强现实，而更像是“带透明窗口的头显”。反过来，一副弱显示AI眼镜的显示FOV可能较小，但如果它对真实世界几乎没有遮挡，只在合适位置显示字幕、翻译、导航或提醒，也可以形成很好的信息提示体验。

从几何上看，一个矩形虚拟显示窗口可以用水平FOV和垂直FOV描述。如果水平视场为 ，垂直视场为 ，对应的立体角可以近似表示为：

当视场角较小时，也可以近似理解为：

其中， 和  需要用弧度表示。这个关系说明，FOV的增加不是简单“横向变宽一点”，而是扩大了系统需要覆盖的二维角度窗口。窗口越大，能承载的信息越多，但系统要控制的光学空间也随之变大。

但对AR来说，仅有这个虚拟窗口还不够。真实世界也必须透过来。一个直观的量：

其中， 是真实世界进入人眼的亮度比例， 是真实环境亮度， 是透过眼镜后进入人眼的亮度。

这个量并不等同于FOV，但会直接影响用户对真实世界的感知。如果透过率太低，真实世界会变暗；如果结构带来畸变、彩虹纹、鬼像或杂散光，真实世界虽然“看得见”，却不再自然。

对于信息提示型AI眼镜，小显示FOV可以成立，因为它只需要在真实视野中打开一块小信息窗口；对于轻量AR显示，中等FOV才能承载图文界面和任务辅助；而对于完整空间 AR，更大的FOV才有助于虚拟对象与真实场景形成连续关系。

表3 不同AI眼镜的FOV需求

真正的问题不是“这个 FOV离人眼完整视野还差多少”，而是：虚拟显示窗口是否足够承载信息，同时真实世界是否仍然自然、清晰、安全地可见。

这才是 AR 眼镜讨论 FOV时和VR最大的不同。

三、大 FOV 背后的权衡：不只是视野变宽

讨论 AR 眼镜的FOV，很容易陷入一个简单判断：FOV越大，产品越先进。

但从近眼显示系统看，问题没有这么简单。FOV决定的是虚拟信息窗口有多大，而这个窗口能不能真正有用，还取决于里面的信息密度、显示亮度、Eyebox、真实世界透过效果，以及整机能否做得足够轻。

最近几年，行业里其实出现了两种非常不同的产品思路。

一类是追求极大FOV的完整AR显示。例如Kura Gallium曾公布150° FOV、可调8K/6K/4K分辨率、95%透过率、4000 nit等非常激进的参数。这样的路线如果成立，当然更接近理想中的空间 AR：更大的虚拟窗口、更宽的内容覆盖范围、更强的空间连续性。

但这类参数也会自然引发一个问题：如此大的 FOV，是否还能同时保持足够的角分辨率、亮度、透过率、均匀性、Eyebox、体积和功耗？

另一类则是更接近当前消费级 AI 眼镜的路线：FOV 不大，但优先保证信息可读、外形轻量和真实世界透过。例如 Meta Ray-Ban Display 采用单眼 20°FOV、600×600 像素、约42 PPD的显示组合。这个配置并不是为了覆盖大范围空间内容，而是服务于消息、字幕、翻译、导航、拍摄预览等信息提示场景。这种路线之所以成立，是因为信息流（如通知、翻译）本身就是“打断式”的，不需要常驻在视野中央。

这说明，FOV 的大小首先要和产品任务匹配。

这里引入一个关键指标：PPD，pixels per degree，也就是每一度视场内包含多少像素。PPD 可以理解为显示内容在角度空间里的像素密度。PPD越高，同样角度范围内可以承载的文字、图标和细节越多；PPD 越低，单位视角内的信息密度就越低。

需要注意的是，近眼显示产品常常给的是对角FOV，而不是水平FOV。因此，讨论PPD 时，最好先明确计算口径。如果以60 PPD作为接近人眼20/20 视力的显示目标，那么不同水平FOV对应的水平像素数需求大致如下：

表 4 不同 FOV 下达到 60 PPD 所需的水平像素数

这张表说明的不是“大 FOV会让画面变糊”，而是：如果希望在更大的FOV下维持同样的信息密度，就必须同步提高显示源的有效像素数。

例如，20°对角FOV下，若目标是60 PPD，对角像素数约为1200；而到了100°对角 FOV，就需要约 6000 对角像素；如果进一步到150°，则需要约9000对角像素。此时显示源、图像处理、数据带宽、驱动功耗和散热压力都会明显增加。

而FOV的代价还不止分辨率。对于光学透视式AR，系统还要同时保证真实世界透过、足够大的Eyebox、可用亮度、色彩/亮度均匀性，以及尽量少的鬼像和杂散光。近年的光波导AR显示综述也反复强调，光波导之所以重要，是因为它有机会在较薄形态中实现较大的 FOV和 Eyebox；但与此同时，效率、均匀性、耦合、鬼像和制造一致性也会成为核心挑战。

所以，FOV和 PPD之间并不是简单的“谁更重要”，而是一组必须同时看的指标。

如果 FOV很大，但PPD不够，虚拟窗口虽然变宽了，里面能稳定显示的文字和细节却有限；如果PPD很高，但FOV很小，显示内容又会被限制在一个狭窄的信息窗口里，很难承载复杂图文界面或空间对象。

对信息提示型AI眼镜来说，小FOV+较高PPD可能更合理，因为这类产品的核心是让用户快速看清字幕、翻译、提醒和导航信息。对更完整的AR显示来说，更大的FOV当然重要，但前提是PPD不能降得太多，否则虚拟内容虽然进入了更大视野，却无法提供足够的信息密度。

四、FOV 变大，会牵动整个近眼显示系统

如果说上一节讲的是 FOV和PPD的信息密度权衡，那么接下来要看的，是另一个更工程化的问题：当FOV变大时，用户的眼睛还能不能在一定范围内稳定看到完整图像？

这就涉及 Eyebox。Eyebox 可以理解为用户眼睛可以移动、但仍然能够看到完整虚拟图像的空间范围。对于消费级 AR 眼镜来说，用户不可能每次都戴在完全理想的位置。不同人的瞳距、鼻梁高度、镜眼距、佩戴角度都不同，眼镜在使用过程中也会发生轻微滑动。因此，一个可用的 AR 显示系统，不能只有一个很小的“最佳观看点”，而需要足够大的Eyebox。

问题在于，FOV和Eyebox很难同时轻松做大。从光展量Étendue 的角度，可以用一个近似关系理解这个矛盾：

此为光学工程与近眼显示领域中至高无上的“铁律”——光展量守恒方程，其中， 是系统需要承载的光展量， 是介质折射率， 是Eyebox 对应的有效面积， 是视场对应的立体角。

这个公式阐述了一个核心事实：

FOV 越大，Eyebox 越大，系统需要承载的光学空间就越大。

举一个简单例子。假设一个 AR 显示窗口从 (40°x 30°) 扩大到 (80°x 60°)，视场对应的立体角大约会从 0.36 sr 增加到 1.31 sr，接近增加 3.7 倍。如果同时 Eyebox 从 (10 mm x 10 mm) 扩大到 (20 mm x 20 mm)，Eyebox 面积又增加 4 倍。两者叠加，系统需要承载的光学空间就可能增加到十几倍量级。

这就是为什么“大 FOV + 大 Eyebox”不是简单把窗口画大一点，而是会迅速变成系统级难题。

不同光学方案面对这个问题的方式也不一样。

Birdbath、自由曲面这类方案通常通过较直接的成像和合光光路把图像送入人眼。当FOV和Eyebox同时变大时，往往需要更大的光学口径、更长的光路或更复杂的反射/折射面，这会直接带来体积、厚度、重量和外观压力。

光波导方案则采用另一条路径。它通过耦入、传播、扩瞳和耦出，在相对薄的镜片中复制出瞳，从而扩大 Eyebox。这也是光波导更接近普通眼镜形态的重要原因。

但出瞳复制并不等于免费扩大Eyebox。有限的光能被分配到更大的出瞳区域后，单位区域亮度会下降；同时，多次耦合、传播损耗、衍射级次和制造误差，也会带来亮度均匀性、色彩均匀性、鬼像、杂散光和效率问题。[11][12]

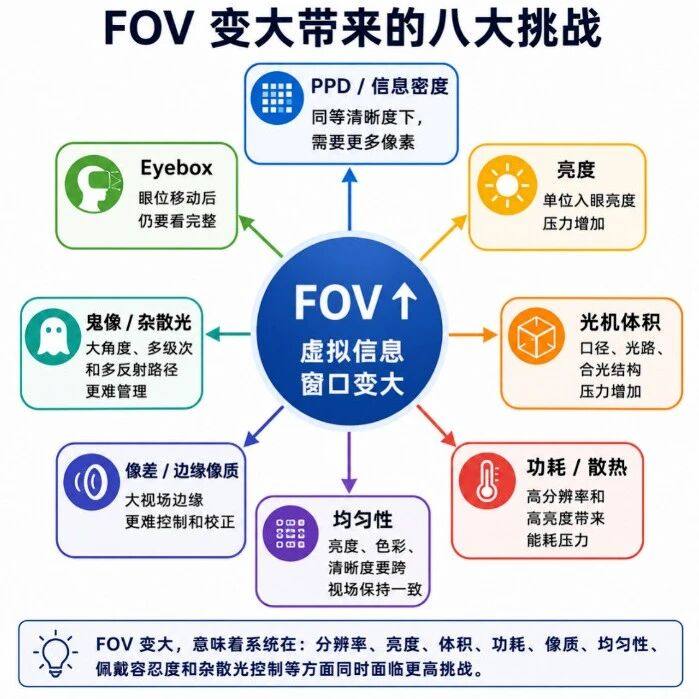

所以，FOV变大以后，真正困难的不是单一指标，而是多个指标同时被拉紧：

· FOV要大，信息窗口才够用；

· PPD要高，文字和细节才清楚；

· Eyebox要大，佩戴偏差下才稳定可见；

· 亮度要够，真实环境中才读得清；

· 透过率要高，真实世界才自然；

· 体积和功耗要低，眼镜才戴得住。

这也是 AR 显示光学最典型的工程矛盾：用户希望 FOV 大、Eyebox 大、亮度高、画面清楚、镜片透明、外观轻薄；但这些指标在光学系统里往往不是同向优化，而是彼此牵制。

因此，讨论AR眼镜需要多大的FOV，不能只看一个角度数字。真正影响体验的，是FOV、PPD、Eyebox、亮度、透过率和整机形态能否形成平衡。

五、工程上更该看“有效FOV”

前面讨论的FOV，大多是产品参数表里的标称值。但在实际工程评价中，FOV不能只看一个角度数字，还要看这个范围内的图像是否真的可用。

近眼显示的FOV测试，通常需要模拟人眼观看状态。测试系统会把相机或成像测量模块放在接近人眼瞳孔的位置，采集虚拟图像在不同视场方向上的成像结果，从而得到显示区域的水平FOV、垂直FOV或对角FOV。

但仅仅测出显示边界还不够。对于AR眼镜来说，更重要的是边界内的显示质量是否满足要求。比如：

表 5 FOV 工程测试中常见的关注点

这也是为什么工程上更关心“有效 FOV”。一副 AR 眼镜即使标称FOV较大，如果用户稍微移动眼位，边缘就开始裁切、变暗或模糊，那么这部分视场在实际体验中就很难算作真正可用。

因此，FOV测试往往不会孤立进行，而是会和Eyebox、亮度/色度均匀性、MTF、畸变、鬼像和杂散光等指标结合起来评价。只有在一定眼位范围内，图像仍然完整、清晰、明亮且稳定，这个FOV才更接近用户真实看到的显示体验。

工程提示：近眼显示测试并不一定一开始就需要完整商用测试机。在研发验证阶段，很多基础实验平台可以由相机、成像镜头、光源、DLP光机、位移台、旋转台、光学平台、调整架和笼式系统等通用光学部件搭建。联合光科官网的产品目录中也覆盖了光学镜头、相机、光源、机械件、位移台、测量仪器、激光产品等基础光学部件，可作为研发验证平台的组件来源之一。

对AR眼镜来说，标称FOV决定了参数表上的数字，而工程测试要回答的是：这个FOV在真实佩戴状态下，到底有多少是稳定、清晰、可用的。

结语：FOV 不是宣传参数，而是产品定位的结果

所以，AR眼镜到底需要多大的FOV，并没有标准答案。

如果只是字幕、翻译、导航和提醒，小FOV 可以成立；如果要承载图文界面和任务辅助，就需要更大的信息窗口；如果要实现更完整的空间AR，更大的FOV才会成为体验上限的一部分。

但无论是哪一种产品形态，FOV都不是孤立指标。它一旦变大，PPD、Eyebox、亮度、均匀性、光机体积、功耗和杂散光都会一起进入系统权衡。

因此，评价一副 AR 眼镜，不能只看参数表里写了多少度 FOV。更重要的是：这个显示窗口是否足够承载目标信息，窗口里的内容是否足够清晰，真实世界是否仍然自然可见，用户在实际佩戴中是否能稳定看到。

AR 的FOV不是越大越好，而是要足够匹配它想承载的信息。

参考文献：

[1] Xiong, J. et al. Augmented reality and virtual reality displays: emerging technologies and future perspectives. Light: Science & Applications, 2021.

[2] Kress, B. C. Optical Architectures for Augmented-, Virtual-, and Mixed-Reality Headsets. SPIE Press, 2020.

[3] Purves, D. et al. Types of Eye Movements and Their Functions. Neuroscience, 2nd edition. NCBI Bookshelf.

[4] Ueno, T. et al. Super multi-view near-eye display to solve vergence–accommodation conflict. Optics Express, 2018.

[5] Heaney, D. HoloLens 2’s Field of View Revealed. UploadVR, 2019.

[6] Robertson, A. Report: Magic Leap One’s Field of View Detailed in Developer Documentation. Road to VR, 2018.

[7] Guttag, K. FOV: AR and The View of the Real World. KGOnTech, 2019.

[8] Kura Technologies. Kura Gallium product page.

[9] Ray-Ban / Meta. Meta Ray-Ban Display product page.

[10] Lang, B. Meta Unveils Ray-Ban Smart Glasses with Display, Price, Release Date and Specs. Road to VR, 2025.

[11] Ding, Y. et al. Waveguide-based augmented reality displays: perspectives and challenges. eLight, 2023.

[12] Rolland, J. P. and Goodsell, J. Waveguide-based augmented reality displays: a highlight. Light: Science & Applications, 2024.

[13] 联合光科官网：一站式光学器件现货供应商，产品目录。https://www.gu-optics.com/
