电子束蒸发光学镀膜：让滤光片更“精准”的光学语言

Part.1
为什么电子束蒸发光学镀膜成为精密光学的新趋势？

传统热蒸发或离子辅助工艺虽然成熟，但在膜层致密性、波长漂移、膜厚均匀性方面逐渐遇到瓶颈。此时，电子束镀膜技术凭借高能密度、高纯度沉积、高致密膜层等优势，成为光学制造的“精密镀膜利器”。

电子束光学镀膜可实现：

· 更低的膜层吸收率与杂质含量；

· 纳米级厚度控制精度；

· 高反射率/高透过率的多层干涉膜；

· 极高的环境稳定性与附着力。

在滤光片、干涉镜、分光器、AR镀膜、激光反射镜等核心器件中，EBE技术正逐步替代传统工艺，成为光学镀膜的“新主流”。

Part.2
电子束蒸发镀膜对光学品质与能效提升的意义是什么？

光学膜层的品质直接决定了滤光片的性能寿命与光谱精准度。电子束蒸发通过高能电子轰击材料，使其在真空中局部汽化并沉积于光学基片表面，形成致密且均匀的膜层。

行业验证数据显示：

· 膜层致密度提升≥ 30%；

· 光谱漂移降低至< ±0.5nm；

· 产品良率提升约10%；

· 能耗较传统热蒸发工艺降低20% 以上。

这意味着，电子束蒸发镀膜不仅是性能优化，更是绿色制造的方向。汇成真空通过智能化电子束源控制与精准厚控系统，帮助客户在实现高精度光谱控制的同时，构建低能耗、高效率的生产体系。

Part.3
电子束镀膜技术适用于哪些滤光片与光学器件？

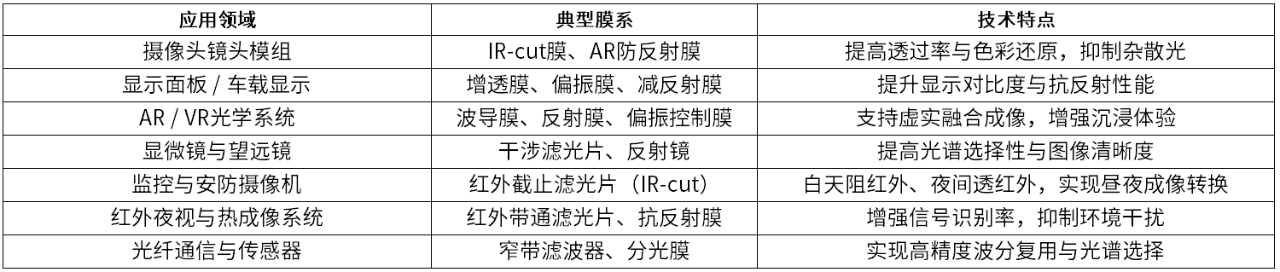

电子束镀膜可灵活适配多种光学膜系，涵盖从可见光到红外波段的高端应用：

艾邦建立了AR/智能眼镜交流群，欢迎行业上下游企业入群共同交流探讨。

Part.4

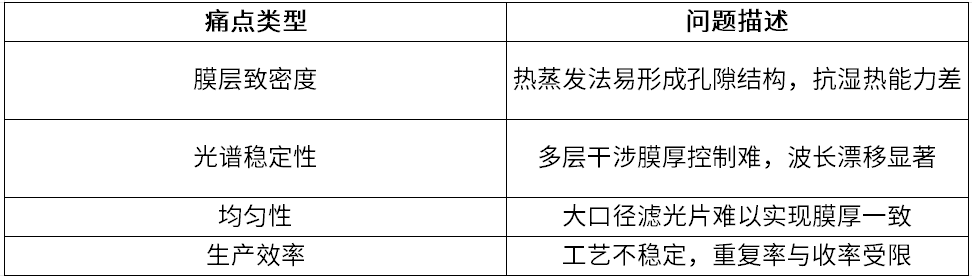

传统光学镀膜面临哪些瓶颈？

这些问题在高端光学制造中尤其突出，促使行业加速向电子束镀膜技术过渡。

Part.5
汇成真空电子束蒸发镀膜有哪些显著性能优势？

采用高能电子束源与精密控制系统后，光学膜层性能得到全面提升：

· 高致密膜层：离子辅助电子束蒸发形成无微孔结构，具优异的耐湿热与耐腐蚀性；

· 超精确膜厚控制：实时光学监控与石英晶体监测结合，厚度精度可达±0.1%；

· 低吸收、高透过：膜层纯净、折射率可控，实现宽带AR/HR膜系；

· 可重复性强：膜层结构稳定，适合批量化生产。

兼容多种基材：

· 玻璃、石英、蓝宝石、塑料光学件均可实现高附着性镀膜。

Part.6
汇成真空的电子束镀膜装备方案

汇成真空基于多年的真空镀膜技术积累，推出智能电子束光学镀膜系统，适用于滤光片、镜头、激光光学器件等精密制造场景：

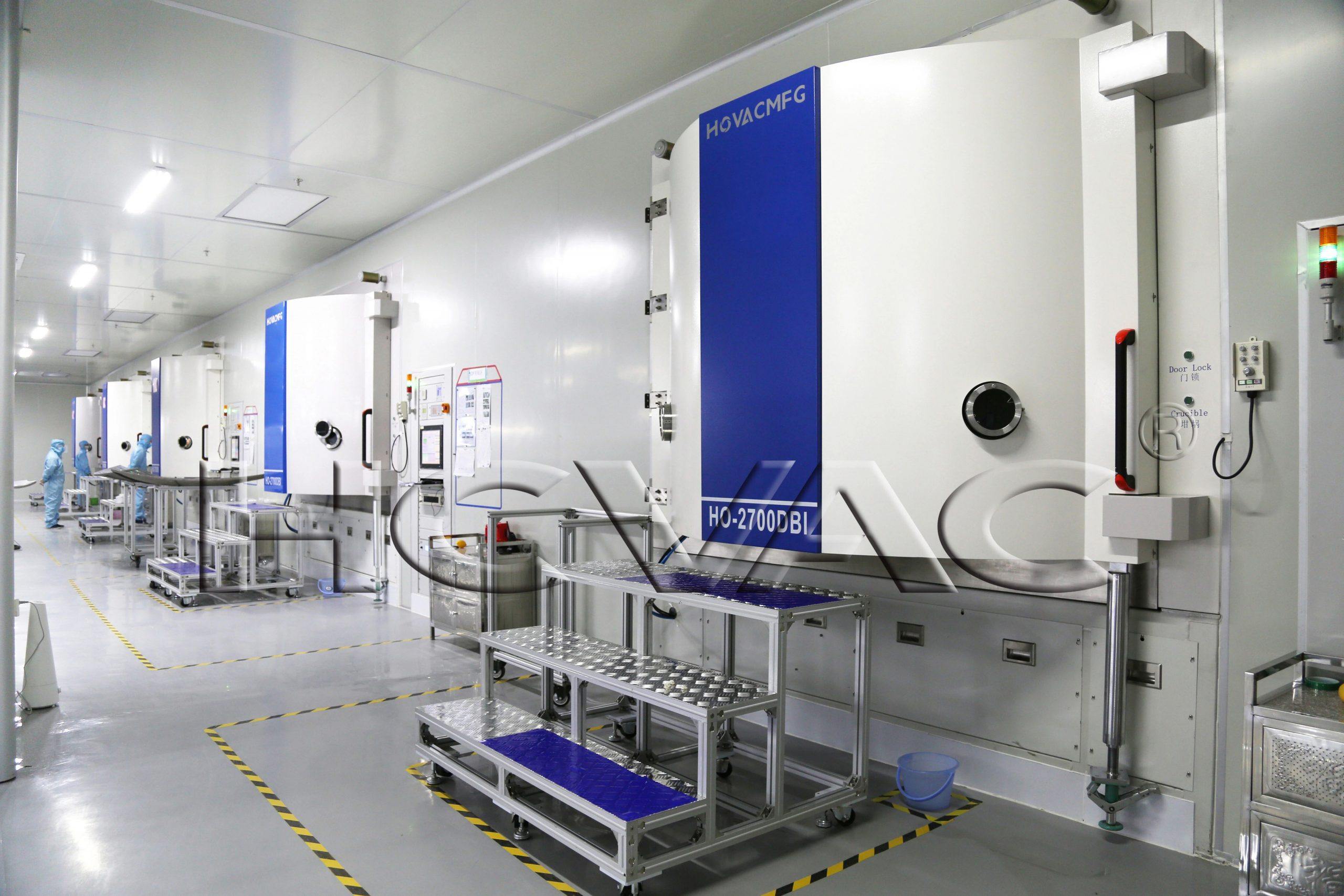

现场应用

核心优势：

· 电子束：支持多材料联动与梯度镀膜；

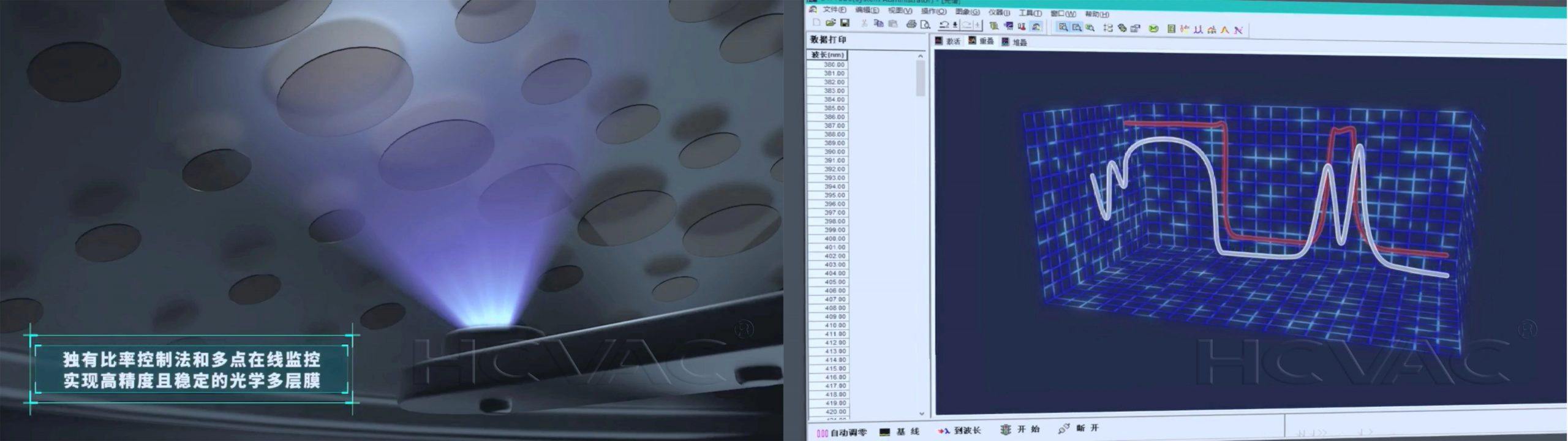

· 光学在线监控系统：实时反馈光谱漂移，实现精密闭环控制；

· 智能化真空与温控系统：保证膜层一致性与稳定性；

· 模块化腔体结构：支持从实验验证到量产线扩展；

· 可与离子源/辅助溅射系统联用，提升膜层结合力。

典型应用：激光反射镜/滤光片红外截止片（IR-cut）光学防反射膜（AR）高反射膜（HR）窄带干涉膜/分光膜

Part.7
电子束光学镀膜的发展趋势

未来，电子束光学镀膜将向高精度、智能化、绿色节能方向发展。

· 高精度：结合AI算法实现自动厚控与光谱预测；

· 智能化：生产线数据互联，实现全流程工艺可追溯；

· 绿色制造：低能耗电子束源与材料回收体系成为主流。

汇成真空正持续推进智能化EBE镀膜装备的国产化与产业化，为中国光学制造提供更坚实的装备支撑。

Part.8
汇成真空如何助力光学产业升级？

作为国内领先的真空镀膜装备制造商，广东汇成真空科技股份有限公司持续以创新推动光学制造升级。

公司电子束光学镀膜系统广泛服务于：

· 光学滤光片生产企业

· 激光与传感器制造商

· 消费电子光学模组厂

· 科研与检测机构

凭借可靠的设备性能、完善的工艺支持与灵活的定制方案，汇成真空正携手客户共同推动国产高端光学镀膜装备的全球化布局。

来源：广东汇成真空科技股份有限公司
