康泰达构建全链条设备矩阵，为 AR/VR/MR 行业提供智能制造解决方案

作为 “国家级高新技术企业”“专精特新” 企业，昆山康泰达智能科技深耕精密光学光电领域十余年，手握 120 余项专利、200 余人专业技术团队，更率先突破 AR/VR 主动光学对位图像算法、AI 视觉融合算法等核心技术，成为全球 XR 领域光学设备的领军者。今天就带大家全面了解，康泰达如何用全链条设备矩阵，为 AR/VR/MR 行业提供智能制造解决方案！

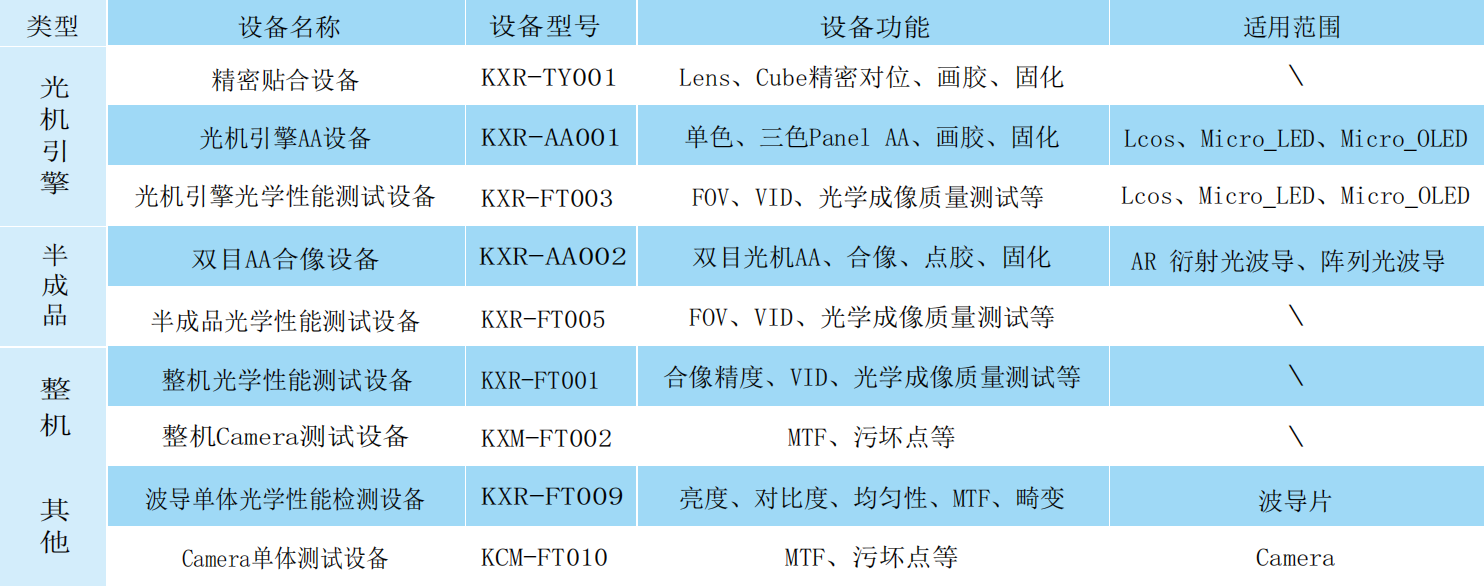

光机引擎设备：XR制造的“精度基石”

光机引擎是 XR 设备的核心部件，康泰达针对其制造需求，打造了 3 款关键设备，从贴合到测试实现全覆盖：

1.精密贴合设备

· 功能：不仅能完成 Lens、Cube 的精密对位，还支持支架、镜筒的自动对位，同步实现画胶、固化一体化作业，无需多设备切换，大幅提升生产效率；

· 适配：完美兼容 Lcos、Micro_LED、Micro_OLED 等主流显示技术，满足不同 XR 产品的光机组装需求；

· 精度：搭载 KTD 自研 XR 专用相机系统，运动精度达 ±1μm（直线电机系统），ShiftX/Y/Z 精度 ±0.5μm，Tx/Ty/Tz 角度精度 ±0.003°，确保贴合后光学组件无偏差；

· 操作：上料方式可选手动或自动，软件支持 Shift、Rotation、Tilt 自动调整，降低人工操作误差。

2.光机引擎 AA 设备

· 功能：专注单色、三色 Panel 的自动 AA（主动光学对位），精准完成对位后同步画胶、固化，解决 Panel 与光学组件的 alignment 难题，保障光机成像质量；

· 适配：同样适用于 Lcos、Micro_LED、Micro_OLED 显示类型，尤其满足高分辨率 XR 设备的光机组装要求；

· 精度：与 KXR-TY001 保持同等高精度标准，运动、位移、角度精度无偏差，搭配自研相机系统，对位成功率超 99%；

· 操作：支持手动 / 自动上料，软件自动调整功能减少人工干预，适配批量生产场景。

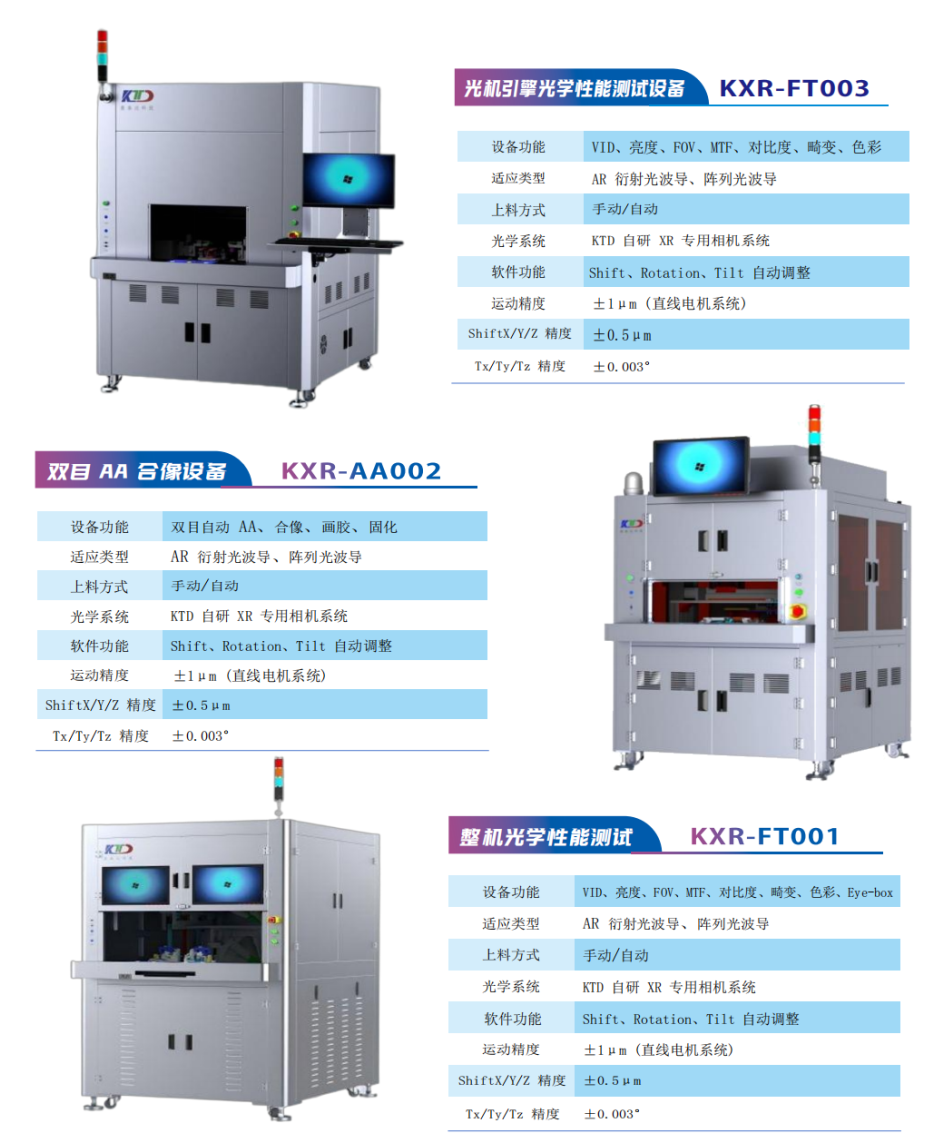

3.光机引擎光学性能测试设备

· 功能：全方位检测光机光学性能，涵盖 FOV（视场角）、VID（虚拟图像距离）、光学成像质量，还能测试亮度、对比度、畸变、色彩等关键指标，从根源把控光机品质；

· 适配：针对 AR 衍射光波导、阵列光波导设计，可精准匹配不同光波导类型的光机测试需求；

· 精度：运动精度 ±1μm，位移与角度精度同属行业顶尖水平，确保测试数据的准确性与重复性；

· 操作：上料方式灵活选择，软件支持自动调整，测试结果可实时导出，方便生产追溯。

半成品设备：衔接制造环节的“关键桥梁”

半成品加工是 XR 设备从组件到整机的重要过渡，康泰达推出 2 款核心设备，解决合像与测试痛点：

1.双目 AA 合像设备

· 功能：聚焦双目光机的自动 AA 对位与合像，通过精准算法确保左右目光机成像同步，同时完成点胶、固化，避免合像偏差导致的用户视觉疲劳；

· 适配：专为 AR 衍射光波导、阵列光波导设计，适配主流 AR 眼镜的半成品组装；

· 精度：延续 ±1μm 运动精度、±0.5μm 位移精度、±0.003° 角度精度，合像偏差可控制在微米级；

· 操作：手动 / 自动上料可选，自研相机系统实时捕捉合像状态，软件自动调整参数，提升合像效率。

2.半成品光学性能测试设备

· 功能：针对半成品阶段的光学性能检测，覆盖 FOV、VID、光学成像质量等核心指标，提前排查半成品存在的光学问题，减少后续整机返工成本；

· 适配：无特定显示技术限制，可根据客户半成品类型定制测试方案；

· 精度：与同系列设备保持一致的高精度标准，测试误差极小；

· 操作：支持手动 / 自动上料，测试流程标准化，适配不同批量的生产需求。

艾邦建立了AR/智能眼镜交流群，欢迎行业上下游企业入群共同交流探讨。

整机设备：把控最终品质的“最后防线”

整机测试决定 XR 设备的最终用户体验，康泰达 2 款设备实现全方位品质管控：

1.整机光学性能测试设备

· 功能：除常规的合像精度、VID、光学成像质量测试外，重点检测 Eye-box（眼盒）参数 —— 这是影响用户佩戴舒适度与视场完整性的关键，同时覆盖亮度、FOV、MTF（调制传递函数）、对比度、畸变、色彩等指标，全面评估整机光学性能；

· 适配：主要针对 AR 衍射光波导、阵列光波导类型的整机，确保 AR 眼镜的光学表现达标；

· 精度：运动、位移、角度精度均达行业顶尖，Eye-box 测试误差可控制在 ±0.1mm 内，保障测试数据可靠；

· 操作：手动 / 自动上料灵活切换，软件支持多参数同时检测，测试报告可自定义导出格式。

2.整机 Camera 测试设备

· 功能：专注 XR 整机内置 Camera 的性能检测，重点测试 MTF（反映相机成像清晰度）、污坏点（排查镜头或传感器瑕疵），确保 Camera 在手势识别、环境感知等场景下的功能稳定；

· 适配：无特定 XR 设备类型限制，可兼容 AR/VR 整机的 Camera 测试需求；

· 精度：MTF 测试精度达 0.01，污坏点识别灵敏度可自定义，满足不同客户的品质标准；

· 操作：上料方式与软件功能适配批量生产，测试速度快，可融入整机生产线流水线作业。

专项方案设备：针对性解决细分场景需求

针对 Pancake VR、AR Birdbath 等热门细分领域，康泰达定制专属设备，打破技术壁垒：

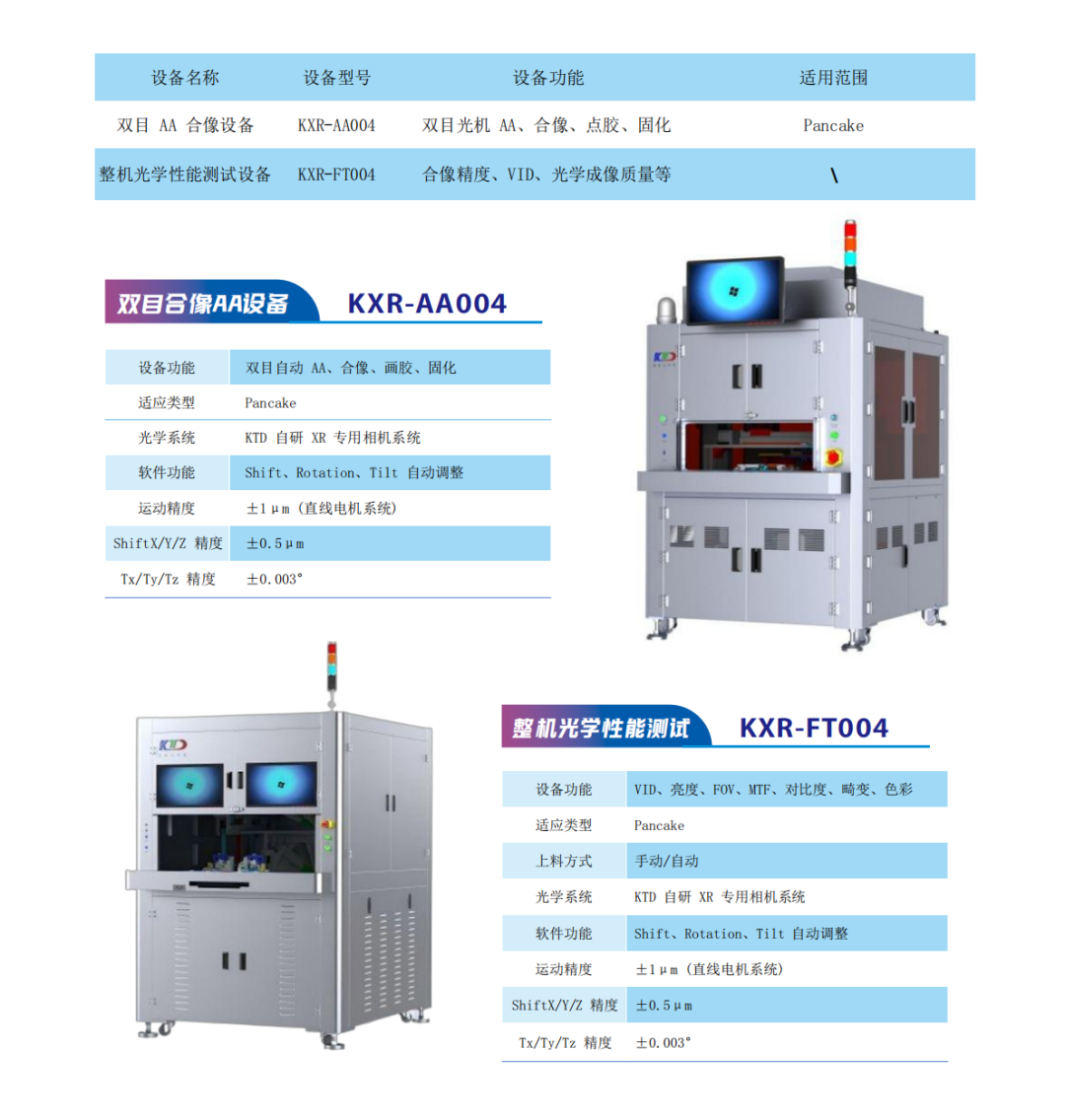

1.Pancake VR 双目 AA 合像设备

· 功能：针对 Pancake VR 光机的轻薄特性，优化自动 AA 对位与合像算法，确保多层光学镜片精准贴合，同步完成画胶、固化，避免因结构轻薄导致的组装偏差；

· 适配：专为 Pancake VR 设备设计，兼容主流 Pancake 光学方案；

· 精度：保持 ±1μm 运动精度、±0.5μm 位移精度、±0.003° 角度精度，适配 Pancake 光机的高精度组装需求；

· 操作：软件针对 Pancake 结构优化自动调整逻辑，上料方式支持手动 / 自动，适配不同生产规模。

2.Pancake VR 整机光学性能测试设备

· 功能：针对 Pancake VR 的成像特点，重点检测 VID、亮度、FOV、MTF 等指标，尤其优化畸变控制测试 ——Pancake 结构易出现边缘畸变，设备可精准捕捉并量化畸变数据，帮助客户优化光学设计；

· 适配：仅针对 Pancake VR 整机，测试参数与 Pancake 光学特性深度匹配；

· 精度：运动、位移、角度精度不变，畸变测试精度达 0.1%，确保数据能指导产品迭代；

· 操作：上料与软件功能适配 Pancake 整机的轻薄结构，避免测试过程中对设备造成损伤。

3.AR Birdbath 双目 AA 合像设备

· 功能：针对 AR Birdbath（鸟浴镜）的反射式光学结构，优化双目光机的 AA 对位与合像逻辑，确保反射成像无重影、无偏差，同步完成画胶、固化；

· 适配：专为 AR Birdbath、自由曲面类型的 AR 设备设计，兼容不同曲率的自由曲面镜片；

· 精度：延续核心精度标准，合像偏差可控制在微米级，保障反射成像的清晰度与一致性；

· 操作：软件支持自由曲面镜片的特殊对位算法，上料方式灵活，适配小批量定制与大批量生产。

实验室样品设备：助力研发的“创新工具”

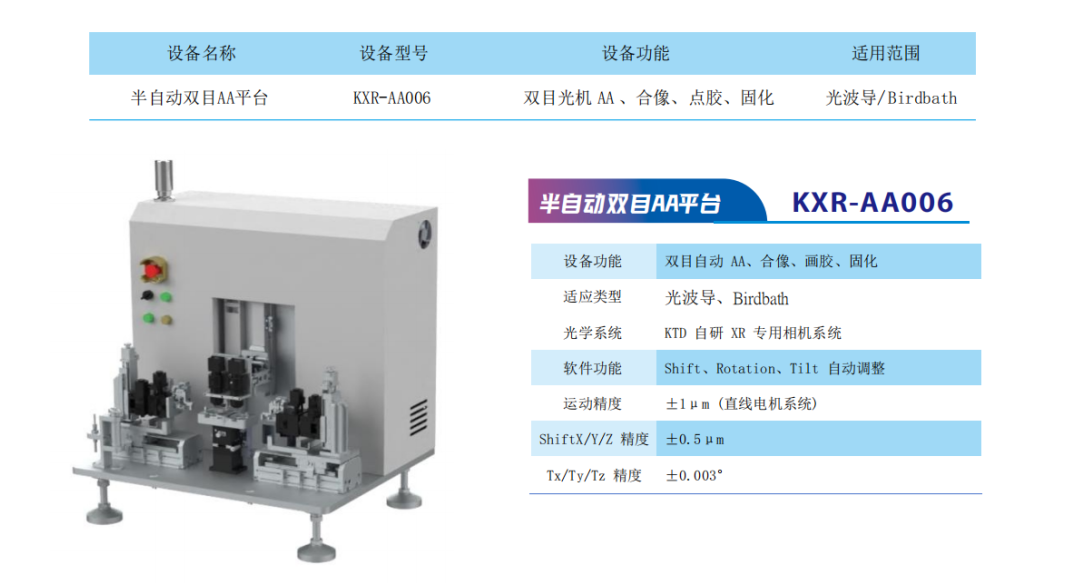

为满足客户研发阶段的样品测试需求，康泰达推出半自动双目 AA 平台：

· 功能：支持双目光机的 AA 对位、合像、点胶、固化，操作模式可切换半自动，方便研发人员手动调整参数、观察实验效果，助力新品光学方案的快速验证；

· 适配：适用于光波导、AR Birdbath 等类型的研发样品，支持小批量样品加工；

· 精度：核心精度与量产设备一致，确保研发数据可直接指导量产；

· 操作：半自动模式下，研发人员可手动干预对位过程，软件实时显示参数变化，便于记录实验数据。

来源：康泰达科技
